enwitec PV GAK S-1000-3x1R-X-BC-PC-1.0 MC4
Produktinformationen "enwitec PV GAK S-1000-3x1R-X-BC-PC-1.0 MC4"
enwitec PV-GAK (10014801) mit DC Überspannungsschutz Typ I + II, für 3 MPP-Tracker (3x 1 String) im Schutzgehäuse mit Multi Contact MC 4
Generatoranschlusskasten für Photovoltaikanlagen bis 1000 V DC zum Anschluss von 3x 1 String. Mit Überspannungsschutz Typ I + II und Multi Contact MC4 DC-Steckverbinder für die Eingangs- und Ausgangsseite.

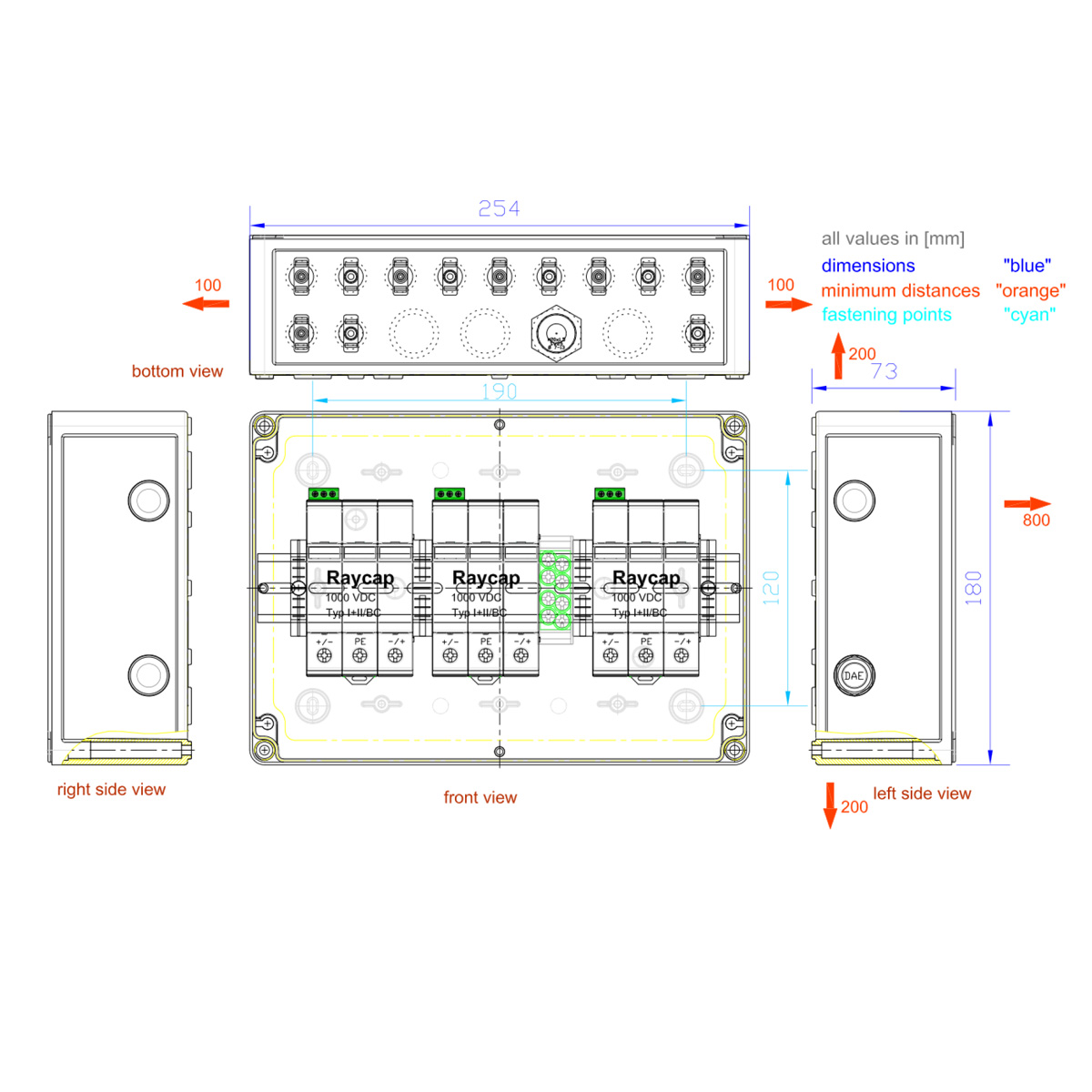

Bemessungsisolierspannung (Ui) : 1000VDC Bemessungsberiebsspannung (Ue): 1000VDC Strang Bemessungsstrom (Inc): 32A Bemessungsstrom (In): 32A(je MPP) Strang Auslegungsstrom* (Isc max =Isc stc x 1,25) =40A Auslegungsstrom* (Isc max =SIsc stc x 1,25) = 40A (je MPP) Anzahl der Strings IN: 1 je MPP je Potenzial Anzahl der Strings OUT: 1 je MPP je Potenzial Multi-MPP 3 Umgebungstemperatur: -25°C - +35°C (kurzzeitig 40°C) Überspannungsschutz: Klasse I+II/ BC Sicherungshalter: - Sicherung: - Lasttrennstelle: - Eingangsklemmen: MC - 4 Original Ausgangsklemmen: MC - 4 Original Schutzklasse: II IP Schutzart: IP65/PC Konformität: IEC 61439-1/2 Art der Montage: Wandmontage Abmessungen:(BxHxT)mm 254x180x111 Gehäuseversion: Polycarbonat (PC) Gehäuse mit transparentem Schraubdeckel geeignet für die Montage im Innenbereich oder geschützten Außenbereich Verschraubungen Erde: 1x M20 (d= 6,0-13,0) Druckausgleichselement 1x M12 * der Auslegungsstrom ISC MAX lt. VDE 0100-712:2016-10 beinhaltet den Faktor 1,25 für ISC STC des PV-Moduls, bzw. des PV-Stranges
Datenblatt unten zum Download
| Schutz-Seite: | DC-Schutz |
|---|---|
| Hersteller: | Phoenix Contact |
Anmelden
Zubehör
Stäubli MC4 Buchse PV-KBT4/6II-UR, für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1000V DC für Solarkabel Ø 5,9-8,8 mm² und Leiterquerschnitt 4 bis 6 mm² Ammoniakbeständigkeit (gemäss DLG) Salznebelsprühtest, Schärfegrad 6 TÜV-ZertifiziertUL-ZulassungCSA-ZertifiziertTÜV certifiedUL-RecognizedCSA certified Montageanleitung MC4 zum unten zum Download
Stäubli PV-KBT4-EVO READY Kupplungsbuchse - werkzeugfreier Steckverbinder für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V DC Der Original MC4-Evo ready ist ein crimpfreier Steckverbinder, der für IEC 1500 V DC Anwendungen bis 30 A geeignet ist. Er ist mit der Original MC4 Produktfamilie von Stäubli steckbar. Für Solarkabel mit Außendurchmesser 5,5 - 7,5 mm und Leiterquerschnitt 4 bis 6 mm² Werkzeuglose Leitungsverbindung: kein Crimpen nötig, der Kontakt wird durch eine automatisch schließende Federklemme hergestellt Für Leitungsquerschnitte von 4 mm² und 6 mm² Keine Einzelteile, die Steckverbinder sind komplett und vorverschraubt: abisolierte PV-Leitung einführen, Gehäuse verschrauben, fertig! Für die Verwendung mit geeigneten Steckverbindern aus der Original MC4-Steckverbinderfamilie und geeigneter Leitung. Datenblatt und Montageanleitung der Original MC4-EVO ready zum unten zum Download
Stäubli PV-KST4-EVO READY Kupplungsstecker - werkzeugfreier Steckverbinder für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V DC Der Original MC4-Evo ready ist ein crimpfreier Steckverbinder, der für IEC 1500 V DC Anwendungen bis 30 A geeignet ist. Er ist mit der Original MC4 Produktfamilie von Stäubli steckbar. Für Solarkabel mit Außendurchmesser 5,5 - 7,5 mm und Leiterquerschnitt 4 bis 6 mm² Werkzeuglose Leitungsverbindung: kein Crimpen nötig, der Kontakt wird durch eine automatisch schließende Federklemme hergestellt Für Leitungsquerschnitte von 4 mm² und 6 mm² Keine Einzelteile, die Steckverbinder sind komplett und vorverschraubt: abisolierte PV-Leitung einführen, Gehäuse verschrauben, fertig! Für die Verwendung mit geeigneten Steckverbindern aus der Original MC4-Steckverbinderfamilie und geeigneter Leitung. Datenblatt und Montageanleitung der Original MC4-EVO ready zum unten zum Download
Stäubli Stecker PV-KST4/6II-UR (MC-4), für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1000V DC für Solarkabel Ø 5,9-8,8 mm² und Leiterquerschnitt 4 bis 6 mm² Ammoniakbeständigkeit (gemäss DLG) Salznebelsprühtest, Schärfegrad 6 TÜV-ZertifiziertUL-ZulassungCSA-ZertifiziertTÜV certifiedUL-RecognizedCSA certified Montageanleitung MC4 finden Sie unten zum Download
