DEHNcube YPV SCI 1000 2M - 900920
Produktinformationen "DEHNcube YPV SCI 1000 2M - 900920"
DEHNcube DCU YPV SCI 1000 2M für 2-MPP-Tracker - Überspannungsableiter Typ2 im Isolierstoffgehäuse IP65 schützt Photovoltaikanlagen vor Überspannungsschäden – kompakte, flexible Einheit ist besonders schnell installiert
Mehrpoliger Überspannungs-Ableiter DEHNcube YPV SCI 1000 2M in Schutzart IP65. Typ 2 nach EN 50539-11 zum Schutz von 2 MPP-Eingang. Dreistufige DC-Schaltvorrichtung mit kombinierter Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung verhindert Brandschäden infolge DC-Schaltlichtbögen. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß DIN IEC 60364-7-712 (Errichten von Photovoltaik-Versorgungssystemen).
- Überspannungs-Ableiter DEHNcube YPV SCI 1000 2M
- Mehrpoliger Photovoltaik-Ableiter bis 1000 V DC
- zum Schutz von 2 MPP Eingängen in Schutzart IP65
- Defektanzeige
- Typ 2 nach EN 50539-11 mit 3-stufiger DC-Schalteinrichtung
- Einsetzbar gemäß IEC 60364-7-712
- Maximale PV-Spannung: <= 1000 V dc
- Nennableitstoßstrom: (8/20) 12,5 kA
- Gesamtableitstoßstrom: (8/20) 40 kA
- Schutzpegel: <= 4 kV
- Kurzschlussfestigkeit Iscpv: 1000 A

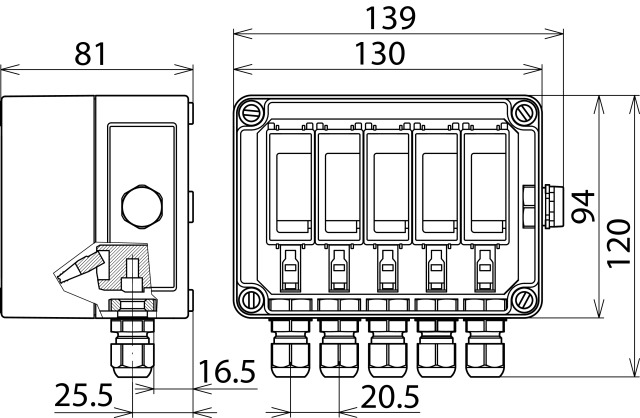

- Abmessung: 130 x 94 x 81 mm
- Kabeleinführung: 5x Ø3-7 mm
Photovoltaikanlagen sind vielfältigen äußeren Einflüssen ausgesetzt. Die häufigsten Schadensursachen, die bei Versicherungen eingereicht werden, sind Überspannungsschäden. Um Anlagen vor diesen Schäden zu bewahren, ist ein zuverlässiger Überspannungsschutz notwendig. Bei der Montage steht der Installateur jedoch oft vor dem Problem, dass kein Isolierstoffgehäuse für den Einbau eines Hutschienengerätes vorhanden ist und auch der Einbau in den Wechselrichter nicht möglich ist.
Der Überspannungsableiter ist kompakt sowie leicht zu montieren und ist daher schnell und flexibel einsetzbar. Ein zusätzliches Isolierstoffgehäuse ist nicht erforderlich. DEHNcube YPV SCI in Schutzart IP65 kann darüber hinaus im geschützten Außenbereich installiert werden. DEHNcube YPV SCI ist bis zu einer maximalen PV-Spannung UCPV < 1000 V einsetzbar und in zwei Varianten – 1 MPPT und 2 MPPT – erhältlich. Aufgrund der bewährten SCI-Technologie mit integrierter Gleichstromsicherung im Kurzschlusspfad kann DEHNcube in PV-Anlagen bis ISCPV = 1000 A vorsicherungsfrei verwendet werden.
- Schutzart IP65
- einzigartige SCI-Technologie
- Gesamtableitstoßstrom (8/20) Itotal = 40 kA
- tiefer Schutzpegel UP < 4 kV
- Kurzschlussfestigkeit ISCPV = 1000 A (vorsicherungsfrei)
- maximaler Anschlussquerschnitt 6 mm2 (ein- / feindrähtig)

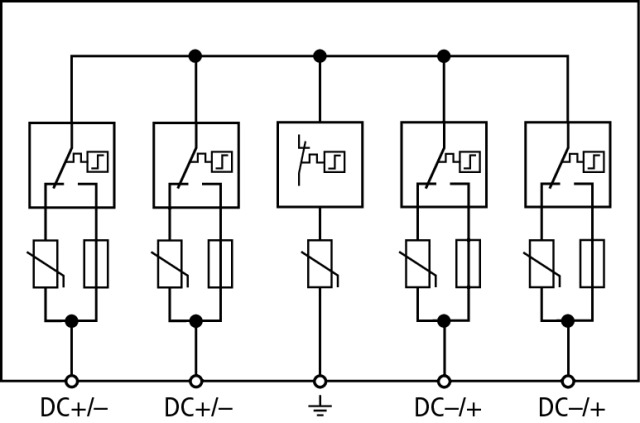

- bewährte fehlerresistente Y-Schaltung vermeidet eine Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis
- standardmäßig integriertes Druckausgleichselement verhindert Kondenswasserbildung
- Ausführung für 1 MPP- und 2 MPP-Tracker verfügbar
Ein ausführliches Datenblatt des DEHNcube finden Sie unten auf dieser Seite zum Download
| Schutz-Seite: | DC-Schutz |
|---|---|
| Hersteller: | Dehn |
