enwitec PV GAK S-1000-2x1R-X-Y-PC-1.0_SC Sunclix
Produktinformationen "enwitec PV GAK S-1000-2x1R-X-Y-PC-1.0_SC Sunclix"

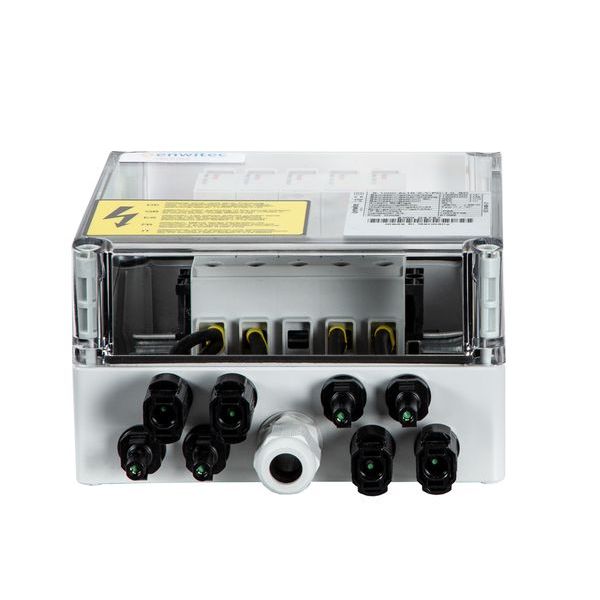

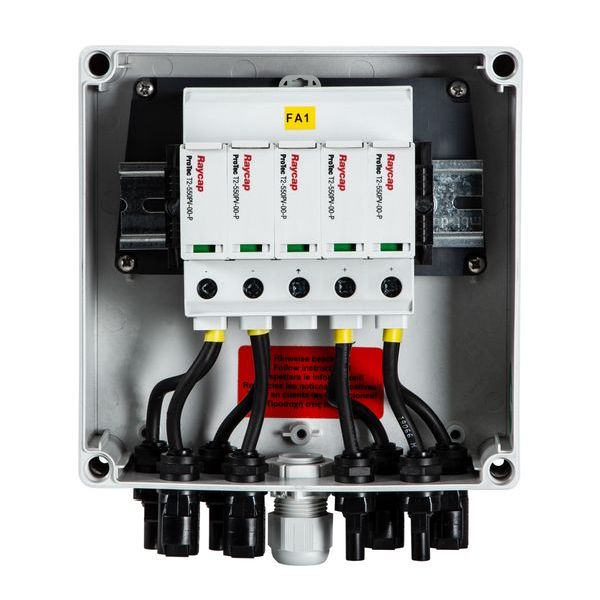

enwitec PV-GAK (10015746) mit DC Überspannungsschutz Typ II, für 2 MPP-Tracker (2x 1 String) im Schutzgehäuse mit Phoenix Conact Sunclix
Generatoranschlusskasten für Photovoltaikanlagen bis 1000 V DC zum Anschluss von 2x 1 String. Mit Überspannungsschutz Typ II und SUNCLIX DC-Steckverbinder für die Eingangs- und Ausgangsseite.
Bem.-Isolierspannung Ui [VDC]: 1000 Bem.-Betriebsspannung Ue [VDC]: 1000 Anzahl unabhängige MPP Eingänge [n]: 2 Anzahl Stränge pro MPP IN [n]: 1 Anzahl Stränge pro MPP OUT [n]: 1 Bemessungsstrom InA (=Summe Isc STC) [ADC]: 64 Auslegungsstrom* Isc max [ADC]: 80 (=Summe Isc STC x 1,25) PRO STRANG: Bemessungsstrom Inc (=Isc STC) [ADC]: 32 Auslegungsstrom* Isc max [ADC]: 40 (= Isc STC x 1,25) Umgebungstemperatur: -25°C - +35°C (kurzzeitig 40°C) Überspannungsschutz: Klasse II/ C Sicherungshalter: - Sicherung: - Lasttrennstelle: - Eingang: Sunclix Ausgang: Sunclix Schutzklasse: II IP Schutzart: IP65 Konformität: IEC 61439-1/2 Art der Montage: Wandmontage Abmessungen:(BxHxT)mm 175 x 175 x 100 Gehäuse: Polycarbonat (PC) Gehäuse mit transparentem Schraubdeckel Montageart: Im Innenbereich oder im geschützten Außenbereich (KEINE direkte Bewitterung!) Einführungen 1x Sunclix-Paar am Eingang und 1x Sunclix-Paar am Ausgang bei jedem MPP Erde: 1x M20 (d= 6,0-13,0) * der Auslegungsstrom ISC MAX lt. VDE 0100-712:2016-10 beinhaltet den Faktor 1,25 für ISC STC des PV-Moduls, bzw. des PV-Stranges.
Datenblatt unten zum Download
| Schutz-Seite: | DC-Schutz |
|---|---|
| Hersteller: | Phoenix Contact |
Anmelden
Zubehör
Phoenix Contact Sunclix Buchse PV-C3F-S 2,5-6 (+) für Solarkabel mit Leiterquerschnitt 2,5 bis 6 mm² Photovoltaik-Steckverbinder, Nennspannung: 1100 V, Anschlussart: Federkraft, Farbe: schwarz, nur mit Werkzeug entriegelbar Maße: Leitungsaußendurchmesser: 5 mm ... 8 mm Umgebungsbedingungen: Schutzart (gesteckt): IP66 /†IP68 (2m / 24h) Umgebungstemperatur (Betrieb): -40 ∞C ... 85 ∞C Umgebungstemperatur (Montage): -25 ∞C ... 50 ∞C Allgemein: Ausführung: Stift Anzugsdrehmoment Mutter: 2 Nm ±0,1 Nm Steckkraft: 45 N ±10 N Trennkraft: 200 N ±50 N Auszugskraft der Leitung Trennkraft: > 250 N Allgemein: Bemessungsspannung: 1100 V Bemessungsstrom (2,5 qmm): 20 A Bemessungsstrom (4,0 qmm): 30 A Bemessungsstrom (6,0 qmm): 35 A Schutzklasse: II Material: Farbe: schwarz Isolierstoff: mPPE Material Kontakt: Cu Material Kontaktoberfläche: Ag Brennbarkeitsklasse nach UL 94: V0 Anschlussdaten: Anschlussart: Federkraft Anschlussvermögen: 2,5 qmm ... 6 qmm Durchgangswiderstand mit angeschlossenem Leiter: 0,45 mOhm Abisolierlänge: 15 mm Kabeltyp: PV1-F Leitungen Datenblatt Phoenix Contact Sunclix unten zum Download
Phoenix Contact Sunclix Stecker PV-C3M-S 2,5-6 (-) für Solarkabel mit Leiterquerschnitt 2,5 bis 6 mm² Photovoltaik-Steckverbinder, Nennspannung: 1100 V, Anschlussart: Federkraft, Farbe: schwarz, nur mit Werkzeug entriegelbar Maße: Leitungsaußendurchmesser: 5 mm ... 8 mm Umgebungsbedingungen: Schutzart (gesteckt): IP66 /†IP68 (2m / 24h) Umgebungstemperatur (Betrieb): -40 ∞C ... 85 ∞C Umgebungstemperatur (Montage): -25 ∞C ... 50 ∞C Allgemein: Ausführung: Stift Anzugsdrehmoment Mutter: 2 Nm ±0,1 Nm Steckkraft: 45 N ±10 N Trennkraft: 200 N ±50 N Auszugskraft der Leitung Trennkraft: > 250 N Allgemein: Bemessungsspannung: 1100 V Bemessungsstrom (2,5 qmm): 20 A Bemessungsstrom (4,0 qmm): 30 A Bemessungsstrom (6,0 qmm): 35 A Schutzklasse: II Material: Farbe: schwarz Isolierstoff: mPPE Material Kontakt: Cu Material Kontaktoberfläche: Ag Brennbarkeitsklasse nach UL 94: V0 Anschlussdaten: Anschlussart: Federkraft Anschlussvermögen: 2,5 qmm ... 6 qmm Durchgangswiderstand mit angeschlossenem Leiter: 0,45 mOhm Abisolierlänge: 15 mm Kabeltyp: PV1-F Leitungen Datenblatt Phoenix Contact Sunclix unten zum Download
