Enphase IQ7PLUS-72-M-INT Micro-Wechselrichter
Produktinformationen "Enphase IQ7PLUS-72-M-INT Micro-Wechselrichter"
Enphase IQ 7+ (IQ7PLUS-72-M-INT) Mikro-Wechselrichter
Die IQ7-Baureihe umfasst die Enphase Mikro-Wechselrichter der 7. Generation, gerüstet für Smart Grids. Die IQ7-Mikro-Wechselrichter verfügen über den höchsten Wirkungsgrad dank Smart-Modul-Technik (Module Level Power Electronics (MLPE)). Das Polymergehäuse und das innovative Verkabelungssystem mit vorinstallierten MC4 Steckern und Buchsen am Gerät machen die Installation einfacher denn je.
Kein limitiertes DC- / AC-Verhältnis und maximale Eingangsleistung. Module können gepaart werden, solange die maximale Eingangsspannung nicht überschritten wird und der maximale Kurzschluss-Eingangsstrom des Wechselrichters bei der niedrigsten und höchsten Temperatur eingehalten wird, siehe Kompatibilitätsrechner.
| Kompatibilität | PV-Module mit 60, 66 oder 72 Zellen und 120, 132 oder 144 Halbzellen |
| Bemessungsleistung | 290 W |
| Max. Eingangsspannung | 60 V |
| Max. Kurzschluss-Eingangsstrom | 15 A |
| Max. Anzahl WR pro IQ Cabeling Stück | 12 bei einphasigem Aufbau & 21 bei dreiphasigem Aufbau |
| Max. Anzahl WR pro 20 A-Stromkreis / pro Q-Relay | 12 bei einphasigem Aufbau & 36 bei dreiphasigem Aufbau |
| Abmessungen (H x B x T) | 212 mm x 175 mm x 30,2 mm |
| Gewicht | 1,1 kg |
Einfach zu installieren
- Leicht und einfach
- Schnellere Installation mit verbessertem und leichtem 2-Draht-Kabel
Leistungsfähig und zuverlässig
- Optimiert für Hochleistungsmodule
- Über 1 Million Teststunden insgesamt
- Gehäuse der Schutzklasse II mit doppelter Isolierung
Gerüstet für Smart Grids
- Erfüllt komplexe Netzanforderungen hinsichtlich Spannungs- und Entkopplungsmanagement
- Remote-Aktualisierungen ermöglichen eine Anpassung an zukünftige Netzanforderungen
- Für unterschiedliche Netzprofile konfigurierbar
Wichtig: Zur Aktivierung des Mikro-Inverters wird zusätzlich ein Gateway benötigt. (nicht im Lieferumfang enthalten). Für eine netzkonforme Installation nach VDE 4105 benötigen Sie das Q-RELAY-1P-INT oder Q-RELAY-3P-INT
| Kategorie: | Mikrowechselrichter |
|---|
Enphase
Enphase Energy, ein globales Energietechnologieunternehmen mit Sitz in Fremont, Kalifornien, ist der weltweit führende Anbieter von Solar- und Batteriesystemen auf Basis von Mikrowechselrichtern, mit denen Menschen die Sonne nutzen können, um ihren eigenen Strom zu erzeugen, zu nutzen, zu speichern und zu verkaufen – und das alles mit einer intelligenten mobilen App steuern können.
Das Unternehmen revolutionierte die Solarbranche mit seiner Technologie auf Basis von Mikrowechselrichtern und baut Komplettlösungen für Solar, Batterie und Software. Enphase hat etwa 78,0 Millionen Mikrowechselrichter ausgeliefert und über 4,5 Millionen Enphase-basierte Systeme wurden in mehr als 160 Ländern eingesetzt.
Helfmann-Park 10
65760 Eschborn
Deutschland
Servicekontakt des Herstellers: support_dach@enphaseenergy.com
Webseite des Herstellers: https://enphase.com/de-de
Anmelden
Zubehör

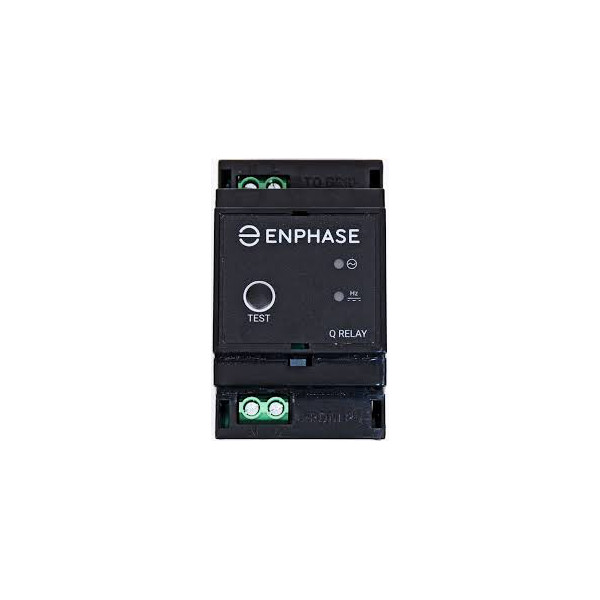

Enphase Q-Relais (Q-RELAY-1P-INT) einphasige, externe Netztrennvorrichtung (Relais) im Falle von Netzstörungen. Schließt die Anlage erneut an das Netz an, sobald die normalen Betriebsbedingungen im Netz wiederhergestellt sind. Externes Relais, das die Mikro-Wechselrichter bei Netzstörungen vom Netz nimmt. Startet das System neu, sobald das Netz wieder normale Betriebsbedingungen erreicht. Externer Netztrennschalter nach VDE AR N 4105. In Enphase-Installationen fungiert das Q-Relais (Entkopplungsschutz) als Relais-Controller und damit als physische Netztrennvorrichtung für einphasige Installationen. Während spezifizierter Netzstörungen trennt das Q-Relais die Enphase-Mikro-Wechselrichter vom AC-Netz. Sobald die Spannungen bzw. die Netzfrequenzen erneut im akzeptablen Bereich liegen, stellt das Q-Relais die Netzverbindung des Systems wieder her. Gemeinsam mit dem Envoy-S sorgt das Q-Relais dafür, dass je nach Netzanforderungen sowohl der Außen- als auch der Neutralleiter getrennt werden Hutschienenmontage ist schnell und einfach Automatische Zurücksetzung bei wiederhergestellten normalen Netzbedingungen Remote Aktualisierung Maße in mm: L: 70 mm B: 100 mm H: 60 mmGewicht: 0.19 kg
Enphase Q-Kabel Q-25-17-240 - 2,5 qmm Q.Kabel einphasig, Abstand zwischen den Steckverbindern: 2,0 m, maximaler empfohlener Abstand zwischen den Enphase Mikrowechselrichtern: 1,7 m, Plus M / F-Link-Anschlüsse Das Enphase Q-Kabel ist ein leichtes, für die dezentrale Stromerzeugung konzipiertes Kabel mit vorkonfektionierten Steckverbindern für eine schnellere, einfachere und zuverlässigere Installation. 2-Drahtkabel, 50 % leichter als bisherige Enphase-Kabel Neue Kabelnummerierung für einfacheres Kabelmanagement Plug-and-Play-Steckverbinder für eine schnellere Installation Höhere Kosteneffizienz durch weniger Kabelverbrauch Spannung 600V (Steckerbelegung bis 250 VAC) Temperaturbereich 90° C nass/trocken UV-Beständigkeit EN ISO 492-2 Schutzart IEC 60529 IP67 Konformität RoHS, OIL RES I, CE, UV-resistent Kabelisolierung H07BQ-F Brandschutzklasse IEC 60332-1-2
Enphase Q-CONN-R-10F Buchse - vor Ort konfektionierbarer einphasiger Enphase Steckverbinder (Buchse)
Enphase Q-TERM-R-10 Abschluss - Abschlusskappe für 1-phasiges IQ-Kabel Für jede 1-phasige Installation wird mindestens ein Stück benötigt.

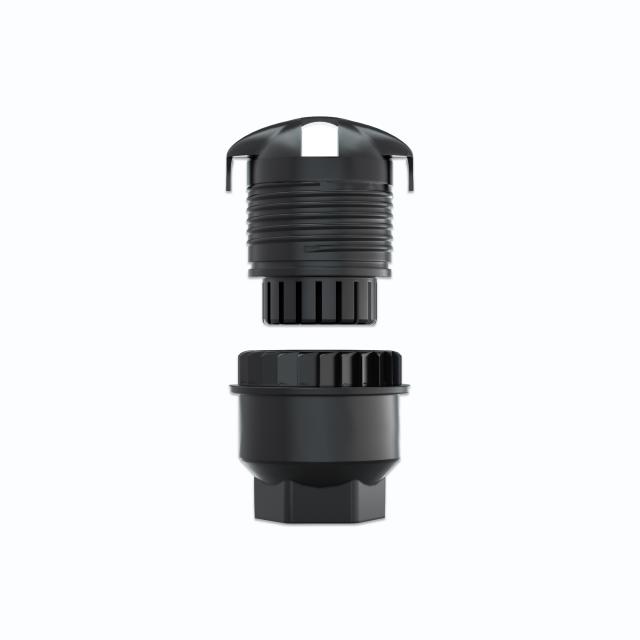

Enphase Q-TERM-3P-10 Abschluss - Abschlusskappe für 3-phasiges IQ-Kabel Für jede 3-phasige Installation wird mindestens ein Stück benötigt.
Enphase Envoy-S Metered (ENV-S-WM-230) Gateway für 1-und 3-phasige Installationen mit Enphase Mikro-Wechselrichter, integrierte Strommessung für PV-Produktion und Eigenverbrauch, WLAN & Mobile Connect-fähig Das Envoy-S Kommunikations-Gateway der nächsten Generation bietet detaillierte Informationen zum Energieverbrauch, Remote-Updateoptionen und eine Laststeuerung. Dadurch ist eine kostengünstigere und zuverlässigere Solar-Installation möglich, ein echter Mehrwert für Anlagen-Besitzer. Verbrauchsüberwachung für detaillierte Informationen zum Energie-Gesamtbedarf Dank bidirektionaler Kommunikation lässt sich das Envoy an zukünftige Netzanforderungen anpassen Flexible Netzwerkoptionen mit integriertem WLAN Betriebsbereit für mobile Plug-and-Play-Netzwerke Anschluss von bis zu 600 Mikro-Wechselrichtern möglich Einfach zu installieren Leicht und einfach Schnellere Installation mit verbessertem und leichtem 2-Draht-Kabel Leistungsfähig und zuverlässig Optimiert für Hochleistungsmodule Über 1 Million Teststunden insgesamt Gehäuse der Schutzklasse II mit doppelter Isolierung Gerüstet für Smart Grids Erfüllt komplexe Netzanforderungen hinsichtlich Spannungs- und Entkopplungsmanagement Remote-Aktualisierungen ermöglichen eine Anpassung an zukünftige Netzanforderungen Für unterschiedliche Netzprofile konfigurierbar Weitere Informationen zum Enphase Gateway finden Sie hier im Video oder unten auf dieser Seite zum Download
Enphase Q-Kabel Q-25-10-240 - 2,5 qmm Q.Kabel einphasig, Abstand zwischen den Steckverbindern: 1,3 m, maximaler empfohlener Abstand zwischen den Enphase Mikrowechselrichtern: 1,0 m, Plus M / F-Link-Anschlüsse Das Enphase Q-Kabel ist ein leichtes, für die dezentrale Stromerzeugung konzipiertes Kabel mit vorkonfektionierten Steckverbindern für eine schnellere, einfachere und zuverlässigere Installation. 2-Drahtkabel, 50 % leichter als bisherige Enphase-Kabel Neue Kabelnummerierung für einfacheres Kabelmanagement Plug-and-Play-Steckverbinder für eine schnellere Installation Höhere Kosteneffizienz durch weniger Kabelverbrauch Spannung 600V (Steckerbelegung bis 250 VAC) Temperaturbereich 90° C nass/trocken UV-Beständigkeit EN ISO 492-2 Schutzart IEC 60529 IP67 Konformität RoHS, OIL RES I, CE, UV-resistent Kabelisolierung H07BQ-F Brandschutzklasse IEC 60332-1-2
Enphase Q-DISC-10 Trennvorrichtung Trenn-Werkzeug für Q-Kabelanschlüsse.Eine Trennvorrichtung pro Installation erforderlich.
Enphase Q-CONN-R-10M Stecker - vor Ort konfektionierbarer einphasiger Enphase Steckverbinder (Stecker)
Enphase Q-RELAY-3P Netztrennung (3-phasig) In Enphase-IQ-Installationen fungiert das mehrphasige Q Relay als Netzüberwachungs- und Trennvorrichtung und enthält einen eingebauten Phasenkoppler zum Verteilen von Kommunikationssignalen in Stromleitungen über die Phasen hinweg. Ein externer Phasenkoppler wird nicht benötigt, wenn das Q Relay-3P installiert ist. Das Q Relay trennt den Mikro-Wechselrichter der IQ-Serie physisch vom Netz, wenn Anomalien festgestellt werden oder gemäß den Netzvorschriften erforderlich sind, und stellt die Verbindung automatisch wieder her, wenn die gültigen Netzbedingungen wieder hergestellt werden.Das 4-polige Q Relay isoliert alle Phasen- und Neutralleitungen und arbeitet mit dem Enphase Envoy-S-Gateway zusammen.

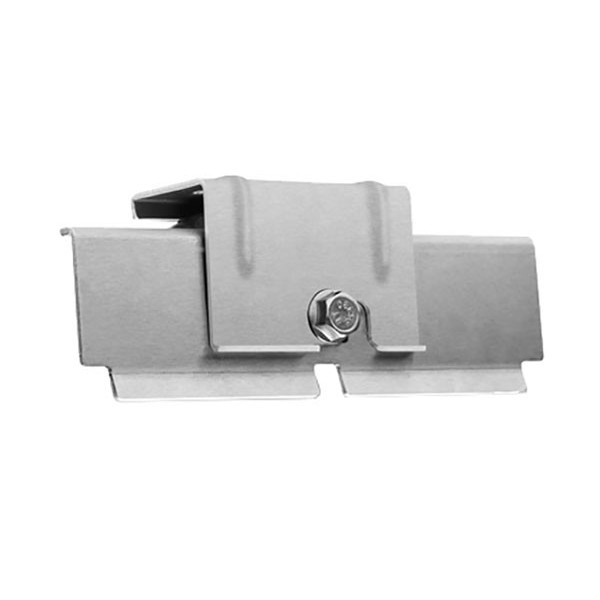

Enphase EFM-35MM Frame Mount - Geeignet für Module mit einer Rahmenhöhe von 35 mm Mit dem Enphase EFM-35MM kann ein Enphase Mikro-Wechselrichter einfach und schnell am PV-Modulrahmen befestigt werden.
