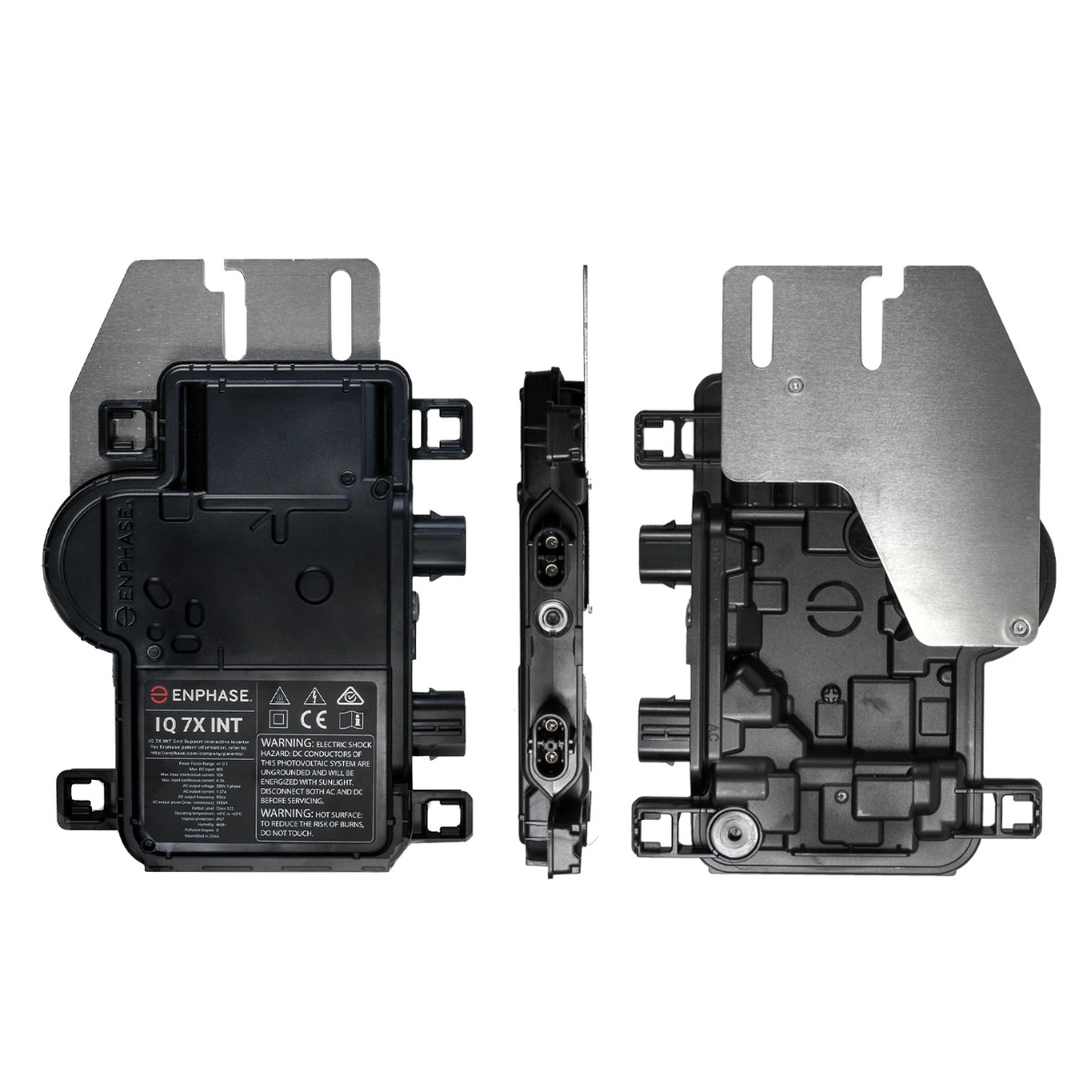

Enphase IQ 7X (IQ7X-96-2-INT) Mikro-Wechselrichter
Downloads
- Enphase Garantiebedingungen
- Enphase Komponentenübersicht
- Datenblatt Enphase IQ7 und IQ7 Plus
- Brandschutz bei Enphase Mikro-Wechselrichtern
- Installationsanleitung Enphase Envoy für 3 Phasen
- Schnellinstallationsanleitung Enphase IQ7 und IQ7 Plus
- Enphase IQ 7+ und IQ 7 - Konformitätserklärung TOR_D4: 2016 (Österreich)
- Enphase IQ 7+ und IQ 7 und Enphase Q Relais VDE 0126-1-1 Konformitätsbescheinigung
- Enphase IQ 7+ und IQ 7 und Enphase Q Relay - VDE-Zertifizierung für Stromerzeugungssysteme - (Deutschland und Schweiz)
Produktinformationen "Enphase IQ 7X (IQ7X-96-2-INT) Mikro-Wechselrichter"
Enphase IQ 7X (IQ7X-96-2-INT) Mikro-Wechselrichter für 72 zellige Module mit 320 bis 460 Wp
Die IQ7-Baureihe umfasst die Enphase Mikro-Wechselrichter der 7. Generation, gerüstet für Smart Grids. Die IQ7-Mikro-Wechselrichter verfügen über den höchsten Wirkungsgrad dank Smart-Modul-Technik (Module Level Power Electronics (MLPE)). Das Polymergehäuse und das innovative Verkabelungssystem machen die Installation einfacher denn je.
| Kompatibilität | PV-Module mit 96 Zellen |
| Leistungsbereich Module | 350-460+ W |
| Spitzenausgangsleistung | 320 VA |
| Dauerausgangsleistung | 315 VA |
| Anzahl der Mikro-Wechselrichter | 1 |
| Typ des Q-Kabels | 2,0 m Abstand bei horizontalen Modulen (Steckerabstand 2,3 m), 1 Phase |
| Max. Anzahl WR pro 20 A-Stromkreis | 12 bei 230 V AC pro Phase, 36 bei dreiphasigem Aufbau |
Einfach zu installieren
- Leicht und einfach
- Schnellere Installation mit verbessertem und leichtem 2-Draht-Kabel
Leistungsfähig und zuverlässig
- Optimiert für Hochleistungsmodule
- Über 1 Million Teststunden insgesamt
- Gehäuse der Schutzklasse II mit doppelter Isolierung
Gerüstet für Smart Grids
- Erfüllt komplexe Netzanforderungen hinsichtlich Spannungs- und Entkopplungsmanagement
- Remote-Aktualisierungen ermöglichen eine Anpassung an zukünftige Netzanforderungen
- Für unterschiedliche Netzprofile konfigurierbar
Wichtig: Zur Aktivierung des Mikro-Inverters wird zusätzlich ein Gateway benötigt. (nicht im Lieferumfang enthalten). Für eine netzkonforme Installation nach VDE 4105 benötigen Sie das Q-RELAY-1P-INT oder Q-RELAY-3P-INT
Weitere Informationen zum Enphase IQ7 Modulwechselrichter finden Sie hier im Video oder unten auf dieser Seite zum Download
| AC Leistung: | 0,295 kW |
|---|---|
| Einspeisung: | 1-phasig, 3-phasig |
| Kategorie: | Mikrowechselrichter |
| MPP-Tracker: | 1 |
| max. DC Leistung (STC): | 235 - 440 Wp |
| Hersteller: | Enphase |
Enphase
Enphase Energy, ein globales Energietechnologieunternehmen mit Sitz in Fremont, Kalifornien, ist der weltweit führende Anbieter von Solar- und Batteriesystemen auf Basis von Mikrowechselrichtern, mit denen Menschen die Sonne nutzen können, um ihren eigenen Strom zu erzeugen, zu nutzen, zu speichern und zu verkaufen – und das alles mit einer intelligenten mobilen App steuern können.
Das Unternehmen revolutionierte die Solarbranche mit seiner Technologie auf Basis von Mikrowechselrichtern und baut Komplettlösungen für Solar, Batterie und Software. Enphase hat etwa 78,0 Millionen Mikrowechselrichter ausgeliefert und über 4,5 Millionen Enphase-basierte Systeme wurden in mehr als 160 Ländern eingesetzt.
Helfmann-Park 10
65760 Eschborn
Deutschland
Servicekontakt des Herstellers: support_dach@enphaseenergy.com
Webseite des Herstellers: https://enphase.com/de-de
Anmelden
Zubehör
Enphase Envoy-S Metered (ENV-S-WM-230) Gateway für 1-und 3-phasige Installationen mit Enphase Mikro-Wechselrichter, integrierte Strommessung für PV-Produktion und Eigenverbrauch, WLAN & Mobile Connect-fähig Das Envoy-S Kommunikations-Gateway der nächsten Generation bietet detaillierte Informationen zum Energieverbrauch, Remote-Updateoptionen und eine Laststeuerung. Dadurch ist eine kostengünstigere und zuverlässigere Solar-Installation möglich, ein echter Mehrwert für Anlagen-Besitzer. Verbrauchsüberwachung für detaillierte Informationen zum Energie-Gesamtbedarf Dank bidirektionaler Kommunikation lässt sich das Envoy an zukünftige Netzanforderungen anpassen Flexible Netzwerkoptionen mit integriertem WLAN Betriebsbereit für mobile Plug-and-Play-Netzwerke Anschluss von bis zu 600 Mikro-Wechselrichtern möglich Einfach zu installieren Leicht und einfach Schnellere Installation mit verbessertem und leichtem 2-Draht-Kabel Leistungsfähig und zuverlässig Optimiert für Hochleistungsmodule Über 1 Million Teststunden insgesamt Gehäuse der Schutzklasse II mit doppelter Isolierung Gerüstet für Smart Grids Erfüllt komplexe Netzanforderungen hinsichtlich Spannungs- und Entkopplungsmanagement Remote-Aktualisierungen ermöglichen eine Anpassung an zukünftige Netzanforderungen Für unterschiedliche Netzprofile konfigurierbar Weitere Informationen zum Enphase Gateway finden Sie hier im Video oder unten auf dieser Seite zum Download
Enphase Q-Kabel Q-25-17-240 - 2,5 qmm Q.Kabel einphasig, Abstand zwischen den Steckverbindern: 2,0 m, maximaler empfohlener Abstand zwischen den Enphase Mikrowechselrichtern: 1,7 m, Plus M / F-Link-Anschlüsse Das Enphase Q-Kabel ist ein leichtes, für die dezentrale Stromerzeugung konzipiertes Kabel mit vorkonfektionierten Steckverbindern für eine schnellere, einfachere und zuverlässigere Installation. 2-Drahtkabel, 50 % leichter als bisherige Enphase-Kabel Neue Kabelnummerierung für einfacheres Kabelmanagement Plug-and-Play-Steckverbinder für eine schnellere Installation Höhere Kosteneffizienz durch weniger Kabelverbrauch Spannung 600V (Steckerbelegung bis 250 VAC) Temperaturbereich 90° C nass/trocken UV-Beständigkeit EN ISO 492-2 Schutzart IEC 60529 IP67 Konformität RoHS, OIL RES I, CE, UV-resistent Kabelisolierung H07BQ-F Brandschutzklasse IEC 60332-1-2
Enphase Q-CONN-R-10F Buchse - vor Ort konfektionierbarer einphasiger Enphase Steckverbinder (Buchse)
Enphase Q-TERM-R-10 Abschluss - Abschlusskappe für 1-phasiges IQ-Kabel Für jede 1-phasige Installation wird mindestens ein Stück benötigt.
Enphase EFM-35MM Frame Mount - Geeignet für Module mit einer Rahmenhöhe von 35 mm Mit dem Enphase EFM-35MM kann ein Enphase Mikro-Wechselrichter einfach und schnell am PV-Modulrahmen befestigt werden.
Enphase Q-Kabel Q-25-10-240 - 2,5 qmm Q.Kabel einphasig, Abstand zwischen den Steckverbindern: 1,3 m, maximaler empfohlener Abstand zwischen den Enphase Mikrowechselrichtern: 1,0 m, Plus M / F-Link-Anschlüsse Das Enphase Q-Kabel ist ein leichtes, für die dezentrale Stromerzeugung konzipiertes Kabel mit vorkonfektionierten Steckverbindern für eine schnellere, einfachere und zuverlässigere Installation. 2-Drahtkabel, 50 % leichter als bisherige Enphase-Kabel Neue Kabelnummerierung für einfacheres Kabelmanagement Plug-and-Play-Steckverbinder für eine schnellere Installation Höhere Kosteneffizienz durch weniger Kabelverbrauch Spannung 600V (Steckerbelegung bis 250 VAC) Temperaturbereich 90° C nass/trocken UV-Beständigkeit EN ISO 492-2 Schutzart IEC 60529 IP67 Konformität RoHS, OIL RES I, CE, UV-resistent Kabelisolierung H07BQ-F Brandschutzklasse IEC 60332-1-2
Enphase Q-DISC-10 Trennvorrichtung Trenn-Werkzeug für Q-Kabelanschlüsse.Eine Trennvorrichtung pro Installation erforderlich.
Enphase Q-CONN-R-10M Stecker - vor Ort konfektionierbarer einphasiger Enphase Steckverbinder (Stecker)
Enphase Q-RELAY-3P Netztrennung (3-phasig) In Enphase-IQ-Installationen fungiert das mehrphasige Q Relay als Netzüberwachungs- und Trennvorrichtung und enthält einen eingebauten Phasenkoppler zum Verteilen von Kommunikationssignalen in Stromleitungen über die Phasen hinweg. Ein externer Phasenkoppler wird nicht benötigt, wenn das Q Relay-3P installiert ist. Das Q Relay trennt den Mikro-Wechselrichter der IQ-Serie physisch vom Netz, wenn Anomalien festgestellt werden oder gemäß den Netzvorschriften erforderlich sind, und stellt die Verbindung automatisch wieder her, wenn die gültigen Netzbedingungen wieder hergestellt werden.Das 4-polige Q Relay isoliert alle Phasen- und Neutralleitungen und arbeitet mit dem Enphase Envoy-S-Gateway zusammen.

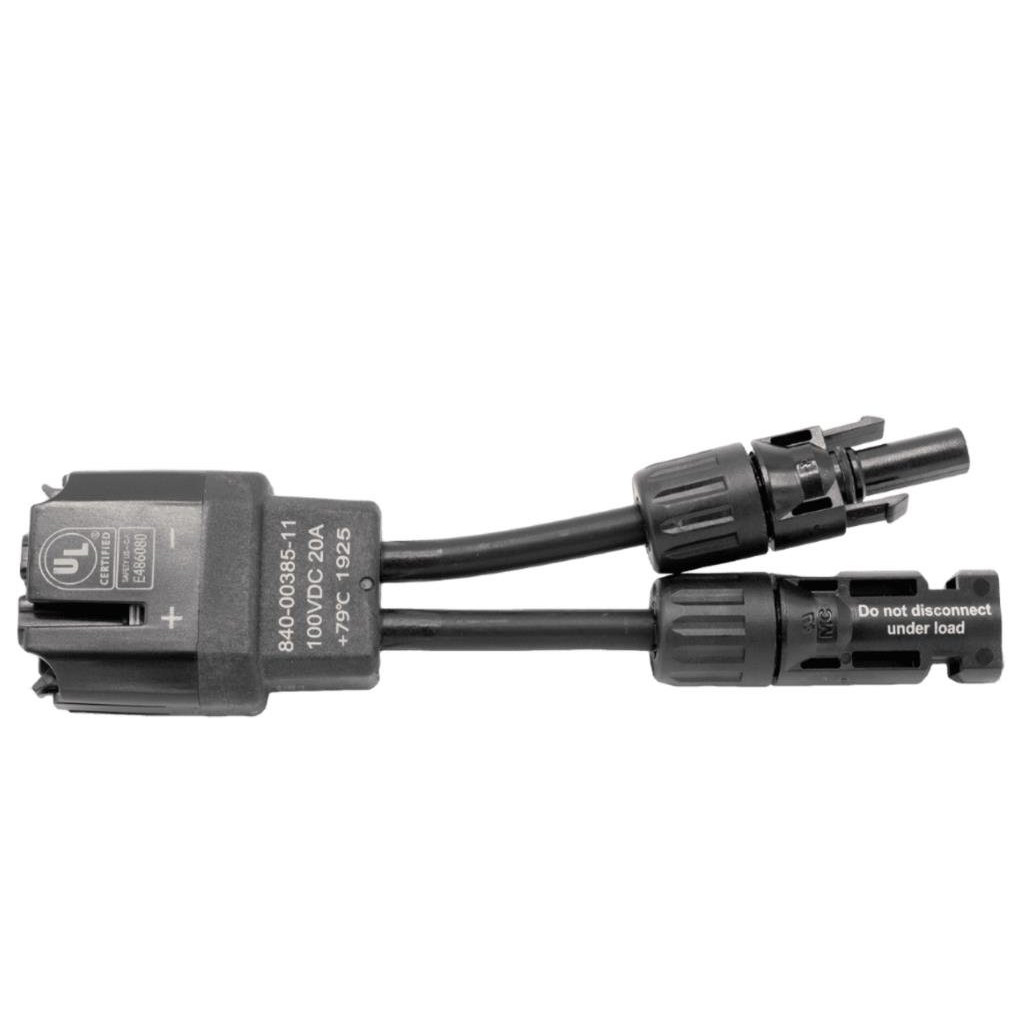

Enphase Q-Kable DC Adapter auf MC4 Der Adapter für die IQ7-Serie wird verwendet, um einen DC-Q-Kabelstecker direkt mit MC4-Steckern und Buchsen verbinden zu können. Die maximal zulässige Spannung beträgt 100 V (DC).
