Weidmüller PV Stick SET - Crimpfrei verkabeln
Produktinformationen "Weidmüller PV Stick SET - Crimpfrei verkabeln"
Weidmüller PV Stick SET ohne crimpen, plus (+) / minus (-), für Solarkabel mit Leiterquerschnitt 4 bis 6 mm²

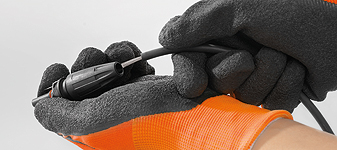

Schneller ist besser. Das gilt auch für die Verkabelung von Solaranlagen. Unsere griffigen Steckverbinder liegen auch bei frostigen Temperaturen gut in der Hand und lassen sich ganz ohne Crimpwerkzeug blitzschnell und einfach installieren.
Sie können auf Crimpkontakte und das entsprechende Werkzeug verzichten und vermeiden Konfektionsfehler. Das spart bis zu 50% Zeit bei der Installation – ohne
Einbußen bei der Qualität. Die neuen Photovoltaik-Steckverbinder sind TÜV-zugelassen und entsprechen der IEC 62852.
Die Weidmüller „PUSH IN“-Technologie ermöglicht sichere Verbindungen mit wenigen Handgriffen: Stecken, drehen, Strom
Montieren im Handumdrehen
In drei einfachen Schritten haben Sie den PV-Stick konfektioniert:

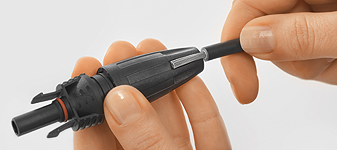

- Sie schieben einfach die abisolierte Photovoltaikleitung ein – und zwar ganz ohne Aderendhülse.

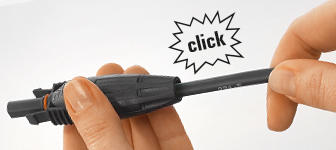

- Ein „Klick" verrät Ihnen, dass die Kontaktierung sicher erfolgt ist.
- Dann ziehen Sie die Schraubkappe mit wenigen Umdrehungen an. Fertig!
Merkmale
- PushIn Technologie

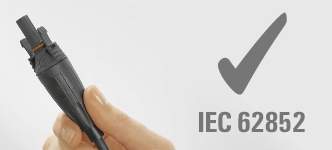

- Normkonforme Qualität, nach TÜV IEC 62852
- Ergonomisches preisgekröntes Design
- Derzeit schnellster PV-Steckverbinder
- Sicheres Verrasten
- Bemessungsspannung: 1500 V DC (IEC)
- Bemessungsstrom: 30 A
- Kabeldurchmesser außen, max.: 7,5 mm
- Kabeldurchmesser außen, min.: 5,5 mm
- Leiteranschlussquerschnitt: max. 6 mm²
- Leiteranschlussquerschnitt: min. 4 mm²
- Schutzart: IP65, in geschlossenem Zustand, IP2x offen
- Verschmutzungsgrad: 3 (2 innerhalb des abgedichteten Bereiches)
- Zulassungen: TÜV Rheinland (IEC 62852)
Montageanleitung und Datenblatt der Weidmüller PV Stick unten zum Download
Anmelden
2 Bewertungen
20. Mai 2025 05:54
Besser geht es nicht
Sehr einfache Montage, funktioniert einwandfrei
31. Mai 2021 17:51
Anwendung
Einfache Montage, sind ihr Geld wert
Ähnliche Artikel
Stäubli PV-KST4-EVO READY Kupplungsstecker - werkzeugfreier Steckverbinder für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V DC Der Original MC4-Evo ready ist ein crimpfreier Steckverbinder, der für IEC 1500 V DC Anwendungen bis 30 A geeignet ist. Er ist mit der Original MC4 Produktfamilie von Stäubli steckbar. Für Solarkabel mit Außendurchmesser 5,5 - 7,5 mm und Leiterquerschnitt 4 bis 6 mm² Werkzeuglose Leitungsverbindung: kein Crimpen nötig, der Kontakt wird durch eine automatisch schließende Federklemme hergestellt Für Leitungsquerschnitte von 4 mm² und 6 mm² Keine Einzelteile, die Steckverbinder sind komplett und vorverschraubt: abisolierte PV-Leitung einführen, Gehäuse verschrauben, fertig! Für die Verwendung mit geeigneten Steckverbindern aus der Original MC4-Steckverbinderfamilie und geeigneter Leitung. Datenblatt und Montageanleitung der Original MC4-EVO ready zum unten zum Download
Stäubli Stecker PV-KST4/6II-UR (MC-4), für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1000V DC für Solarkabel Ø 5,9-8,8 mm² und Leiterquerschnitt 4 bis 6 mm² Ammoniakbeständigkeit (gemäss DLG) Salznebelsprühtest, Schärfegrad 6 TÜV-ZertifiziertUL-ZulassungCSA-ZertifiziertTÜV certifiedUL-RecognizedCSA certified Montageanleitung MC4 finden Sie unten zum Download
Stäubli MC4 Buchse PV-KBT4/6II-UR, für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1000V DC für Solarkabel Ø 5,9-8,8 mm² und Leiterquerschnitt 4 bis 6 mm² Ammoniakbeständigkeit (gemäss DLG) Salznebelsprühtest, Schärfegrad 6 TÜV-ZertifiziertUL-ZulassungCSA-ZertifiziertTÜV certifiedUL-RecognizedCSA certified Montageanleitung MC4 zum unten zum Download
Stäubli PV-KBT4-EVO READY Kupplungsbuchse - werkzeugfreier Steckverbinder für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V DC Der Original MC4-Evo ready ist ein crimpfreier Steckverbinder, der für IEC 1500 V DC Anwendungen bis 30 A geeignet ist. Er ist mit der Original MC4 Produktfamilie von Stäubli steckbar. Für Solarkabel mit Außendurchmesser 5,5 - 7,5 mm und Leiterquerschnitt 4 bis 6 mm² Werkzeuglose Leitungsverbindung: kein Crimpen nötig, der Kontakt wird durch eine automatisch schließende Federklemme hergestellt Für Leitungsquerschnitte von 4 mm² und 6 mm² Keine Einzelteile, die Steckverbinder sind komplett und vorverschraubt: abisolierte PV-Leitung einführen, Gehäuse verschrauben, fertig! Für die Verwendung mit geeigneten Steckverbindern aus der Original MC4-Steckverbinderfamilie und geeigneter Leitung. Datenblatt und Montageanleitung der Original MC4-EVO ready zum unten zum Download

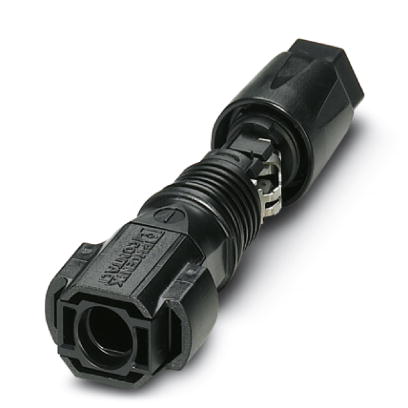

Phoenix Contact Sunclix Buchse PV-C3F-S 2,5-6 (+) für Solarkabel mit Leiterquerschnitt 2,5 bis 6 mm² Photovoltaik-Steckverbinder, Nennspannung: 1100 V, Anschlussart: Federkraft, Farbe: schwarz, nur mit Werkzeug entriegelbar Maße: Leitungsaußendurchmesser: 5 mm ... 8 mm Umgebungsbedingungen: Schutzart (gesteckt): IP66 /†IP68 (2m / 24h) Umgebungstemperatur (Betrieb): -40 ∞C ... 85 ∞C Umgebungstemperatur (Montage): -25 ∞C ... 50 ∞C Allgemein: Ausführung: Stift Anzugsdrehmoment Mutter: 2 Nm ±0,1 Nm Steckkraft: 45 N ±10 N Trennkraft: 200 N ±50 N Auszugskraft der Leitung Trennkraft: > 250 N Allgemein: Bemessungsspannung: 1100 V Bemessungsstrom (2,5 qmm): 20 A Bemessungsstrom (4,0 qmm): 30 A Bemessungsstrom (6,0 qmm): 35 A Schutzklasse: II Material: Farbe: schwarz Isolierstoff: mPPE Material Kontakt: Cu Material Kontaktoberfläche: Ag Brennbarkeitsklasse nach UL 94: V0 Anschlussdaten: Anschlussart: Federkraft Anschlussvermögen: 2,5 qmm ... 6 qmm Durchgangswiderstand mit angeschlossenem Leiter: 0,45 mOhm Abisolierlänge: 15 mm Kabeltyp: PV1-F Leitungen Datenblatt Phoenix Contact Sunclix unten zum Download
