Schletter KlickTop Kreuzverbinder Set M8
Produktinformationen "Schletter KlickTop Kreuzverbinder Set M8"

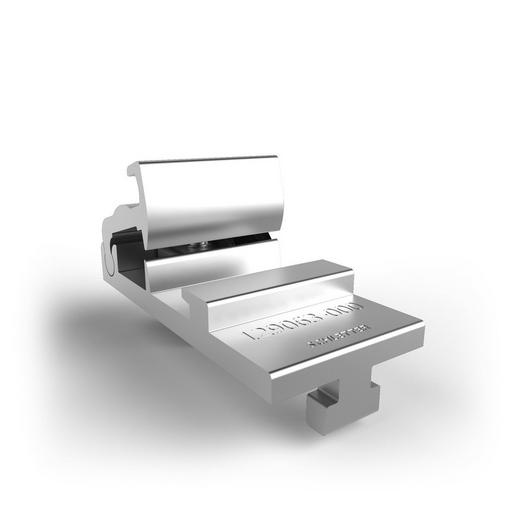

Schletter KlickTop Kreuzverbinder Set M8 für ein Kreuzschienensystem mit Solo05 Profilen (Auslaufartikel => Rapid Kreuzverbinder bestellen)
Beim Kreuzschienensystem wird eine zweite Profilschiene mit Hilfe von Kreuzschienenverbindern montiert.
Die Kreuzschienenmontage (egal mit welchem Montagesystem) sollte dann verwendet werden, wenn die Unterkonstruktion keine passenden Befestigungspunkte für Querschienen bietet. Die Kreuzschienenmontage ist nicht dafür gedacht, bei einer bestimmten Modulanordnung mit weniger Dachhaken auszukommen. Die Anzahl der notwendigen Dachhaken pro Quadratmeter Modulfläche ist von den statischen Erfordernissen vorgegeben und ist im Prinzip vollkommen unabhängig von der Art der verwendeten Schienensysteme.
In der Regel werden die unten liegenden Profile senkrecht von der Traufe zum First verlegt und an den Befestigungspunkten (Dachhaken, Welldach-Sets usw.) befestigt. Daraufhin werden die Querträgerprofile auf den senkrecht montierten Profilen in passenden Abständen zum verwendeten Modul angeordnet. Der Kreuzschienenverbinder KlickTop wird komfortabel von oben mit einer Inbusschraube verschraubt.
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt
und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an!
Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
| Dachart: | Schrägdach |
|---|---|
| Dacheindeckung: | Ziegel |
