K2 S-Dome 6 Montagesystem Set für Flachdach
Produktinformationen "K2 S-Dome 6 Montagesystem Set für Flachdach"

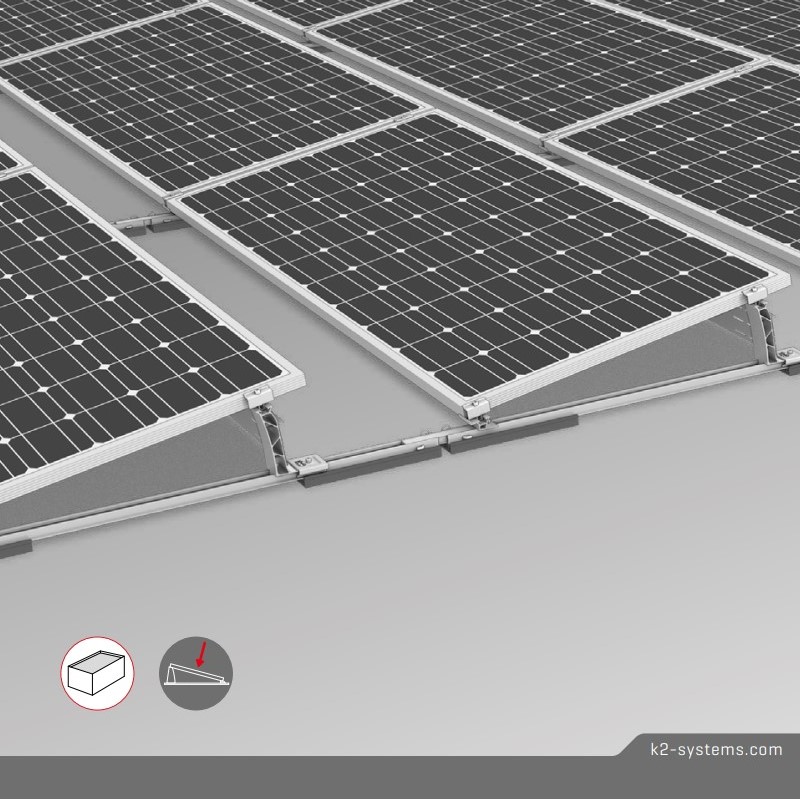

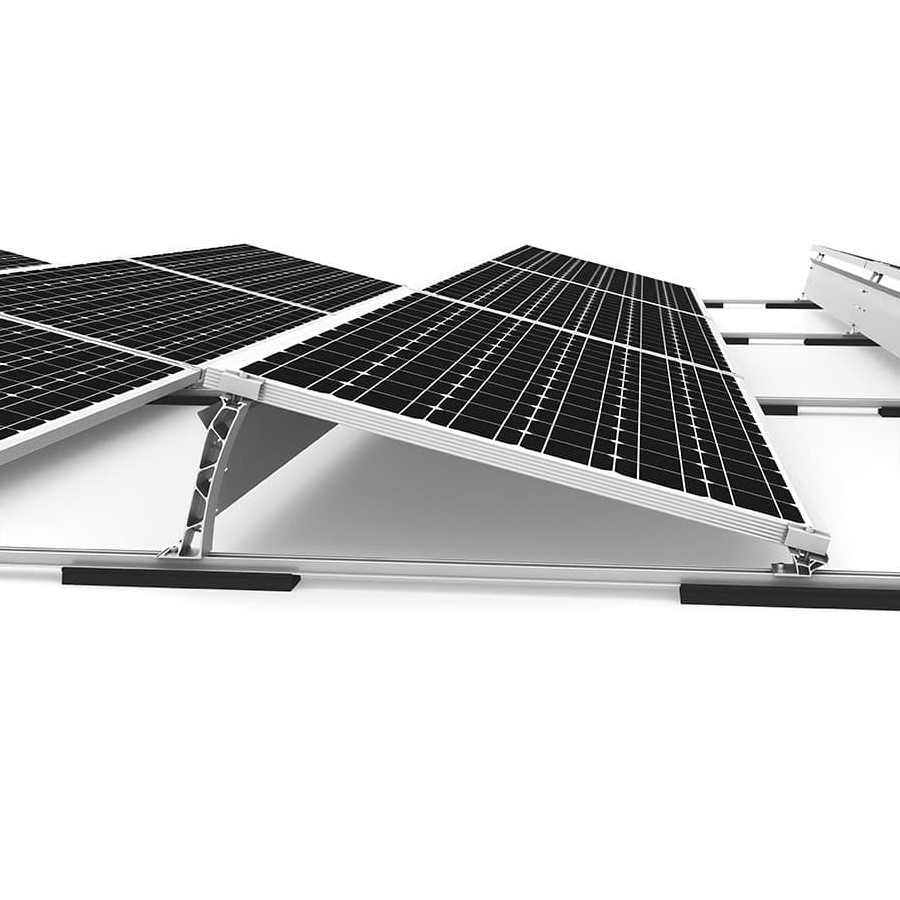

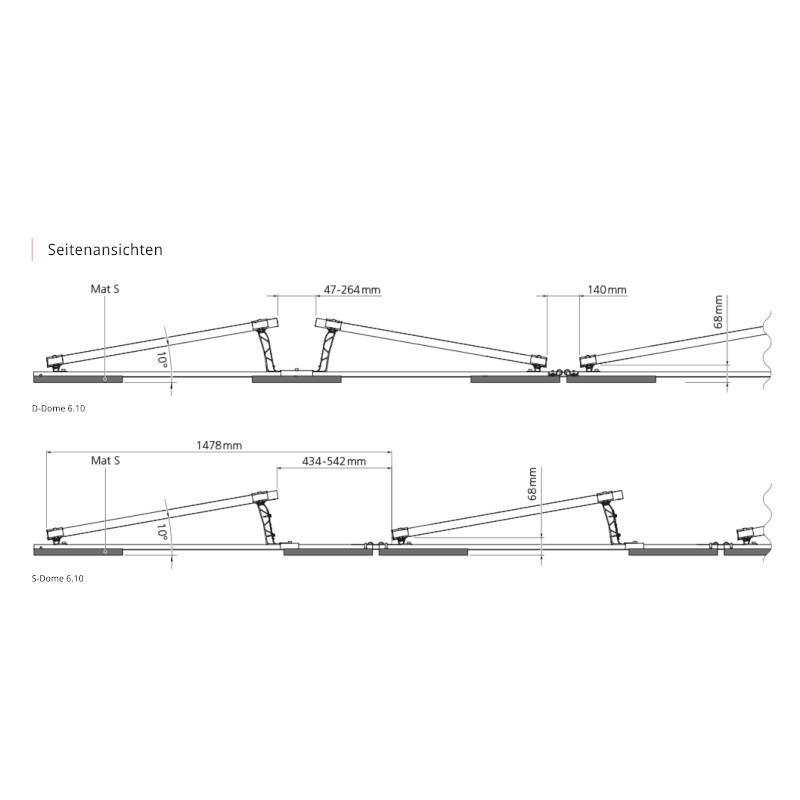

K2 Systems S-Dome 6.10 - neues Aufständerungssystem für Flachdachanlagen (10 Grad Modulneigung, Aufständerung Süd), schnellere Installation durch vormontierte Komponenten
Vorteile des Dome 6.10 Montagesystem:
- Zu 80% vormontiert und dank verbesserter Komponenten 70% schneller zu installieren

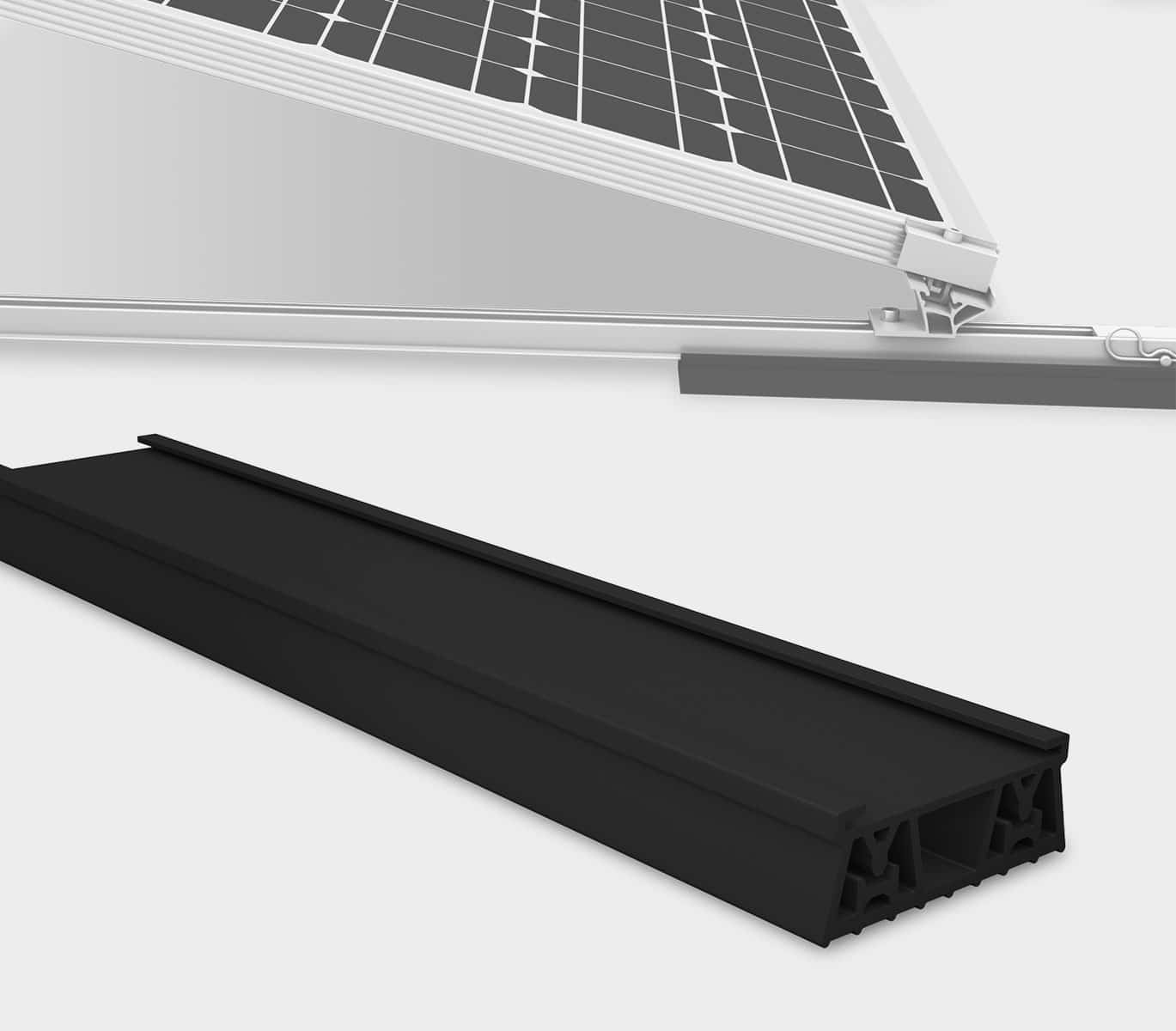

- Deutliches ballast- und komponentenoptimiertes System aufgrund von besserem Reibbeiwert des schubweichen Auflage-Pads
- Die praktische Abstandslehre Dome Speed Spacer sorgt für zeitsparende Ausrichtung der Schienen
- Sichere Verankerung mit Festanbindung bei Dächern ≤ 3 Grad und geringen Lastreserven
Anwendungsbereich:
- Flachdächer ≤ 3° mit Folien- oder Bitumeneindeckung, auf Beton, Kies- oder Gründächern
- Befestigungsart/Dachanbindung: Ballastiert; keine Dachdurchdringung bei Neigung ≤ 3 Grad, mit Festanbindung Dome FixPro Set: >3° bis ≤10°
- Es ist eine thermische Trennung nach max. 16 m
- Bei Gebäudehöhen ab 5 m ist Mindestabstand zum Dachrand von 60 cm ist einzuhalten.
- Zulässige Modulmaße (LxBxH): Länge 1448-2390mm, Breite 960- 1170mm , Modulrahmenhöhe 30-50 mm
Set enthält:

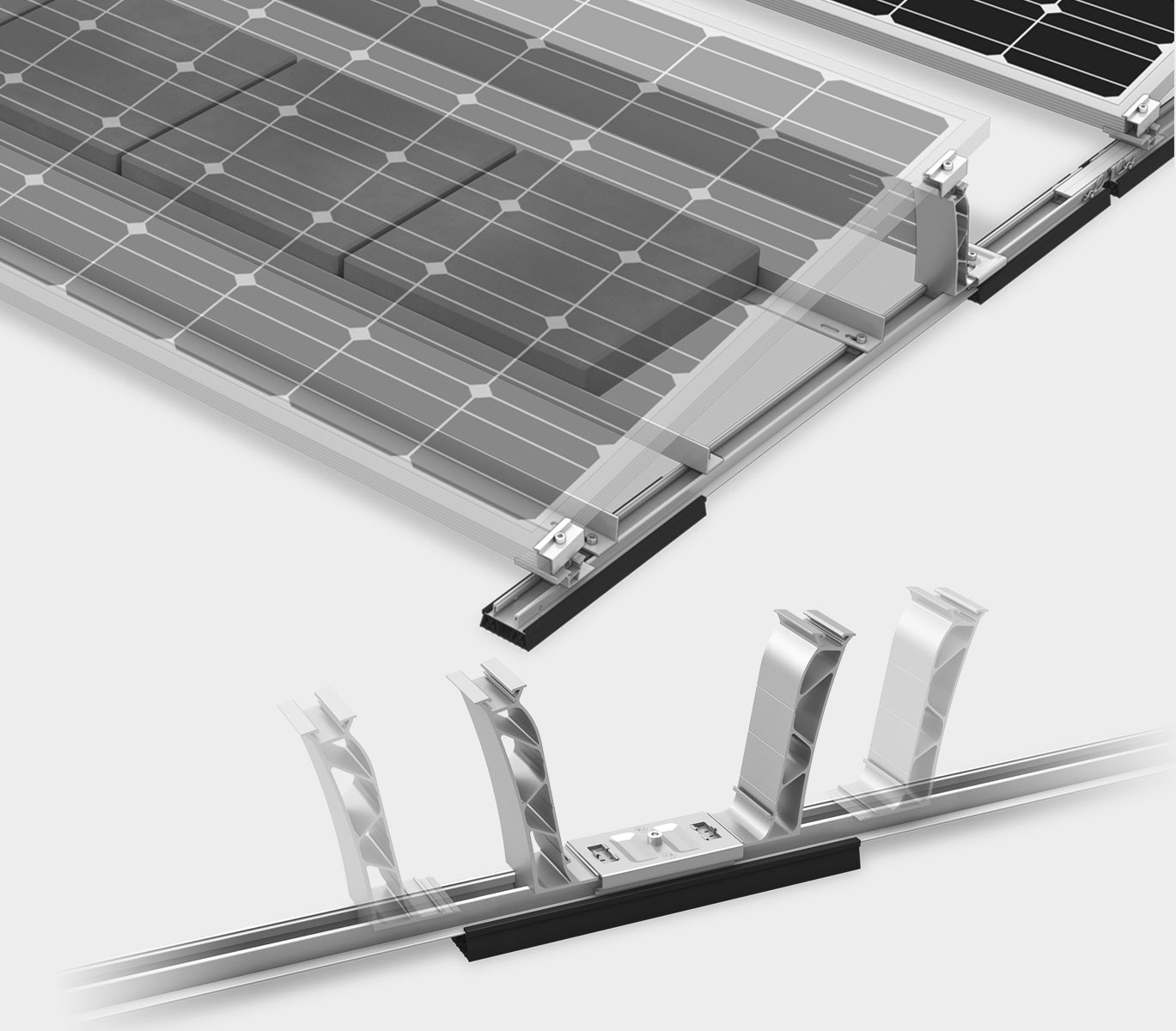

- S-Dome 6.10 Base Set, Dome 6.10 Peak, Dome 6 Connector 195 Set, K2 Systems S-Dome 6.10 Windbreaker Short, K2 Solar Cable Manager, Terragrif K2MI Duo 18, DomeClamp Black MC Set 30-50, DomeClamp Black EC Set 30-50 und Dome SpeedPorter
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Produktblatt, der Montageanleitung und dem Gesamtkatalog unten zum Download.
Hinweis: Die statische Auslegung der Montagesysteme sind für Windlastzone 2 und Schneelastzone 2 erstellt worden. Gerne erstellen wir für Ihren Standort nach Bestellung eine statische Auflastberechnung kostenfrei. Der endgültige Preis ergibt sich aus der ermittelten Stückliste und kann ggf. von dem Preis in Onlineshop abweichen.
Bitte fragen Sie uns an!
Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
| Dachart: | Flachdach |
|---|---|
| Dacheindeckung: | Bitumen, Folie |
Anmelden
1 Bewertung
20. Oktober 2025 17:56
Top
Alles super.
Ähnliche Artikel

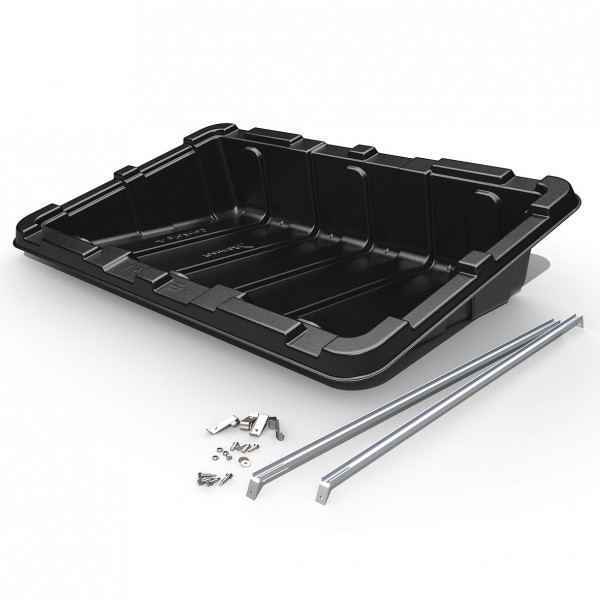

Renusol ConSole+ für Flachdächer mit geringer Traglastreserve (520075-K) für Module mit ca. 1550-2400 x 925-1050 mm, max. Dachneigung 5 Grad, Modulneigung 15 Grad - optional mit Schienenverlängerung XL (Module mit ca. 1550-2400 x 1046-1160 mm) Wenn Sie die optimale Lösung für mittel- bis großflächige PV-Anlagen auf flachen Untergründen suchen, wird Sie dieses System überzeugen. Das einzigartige Markenzeichen der ConSole+ ist, die Sicherung der Anlage durch Ballastierung mit Kies, Gehwegplatten oder ähnlichem Material, so bleibt die Dachhaut oder der Untergrund unbeschädigt. Das führt zu einer äußerst einfachen Planung, extrem kurzen Montagezeiten und stabilem Halt. Gefertigt wird die ConSole+ aus 100% chlorfreiem Polyethylen, was dem robusten System eine lange Lebensdauer verleiht. Gleichzeitig ermöglichen das geringe Gewicht und die stapelbare Form enorme Vorteile in der Logistik, der Lagerung und bei der Montage. ConSole+ ist robust, langlebig und begeistert durch eine besonders einfache Handhabung. Flachdachmontage, ohne Verankerung, ohne Beschädigung der Dachhaut Auch geeignet für Freilandanlagen: Besonders für Deponien, felsige Untergründe und Konversionsflächen Für die meisten Größen von Solarmodulen erhältlich Auflagewinkel 15° Aerodynamische Version (ConSole+) Auflagewinkel 15° mit Windschott Freie Positionierung der Module Optimale Lastenverteilung ohne Punktlasten Entspricht Brandschutzanforderung nach DIN EN 13501-1:2010-01 Klasse E Geringes Produktgewicht, je nach Typ 7,9 - 9,9 kg Geeignet für Folien und Bitumen-Flachdächer Modulneigung 15°, maximale Dachneigung 5° Modulausrichtung: Querformat Modulgrößen 1550-2400 x 925-1050 mm - mit Schienenverlängerung XL Modulgröße 1550-2400 x 1046-1160 mm inklusive Montage-Set Belastbarkeit bis Windlastzone 4, Schneelastzone 3 10 Jahre Produktgarantie Lieferumfang bestehend aus: 1 Stk Console+ Plus 2 Stk Halteschienen 1 Stk Schrauben-Set (8 Stk Schrauben, 8 Stk Muttern, 8 Stk Unterlegscheiben) je nach Auswahl mit Schienenverlängerungs-Set XL Weitere Informationen siehe Datenblatt und Installationsanleitung
