K2 Systems MultiRail 10 CSM für Wellblech
Downloads
Produktinformationen "K2 Systems MultiRail 10 CSM für Wellblech"
K2 Systems MultiRail CSM mit EPDM Band für Wellblech - Einfache, schnelle und kostengünstige Montage auf der Welle des Blechdaches aus Aluminium und Stahl, Modulanordnung horizontal

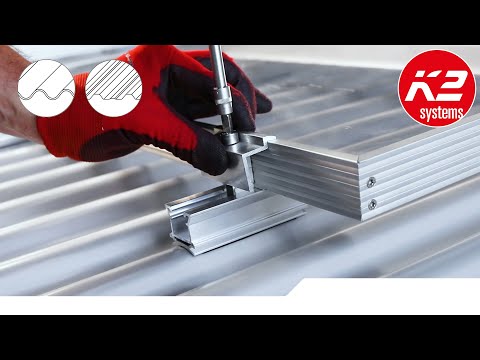

Das MultiRail System ist ein Montagesystem für Wellblech- und Trapezblechdächer. Das Kurzschienensystem inklusive Abdichtung wird direkt ohne Zusatzteile mit selbstdichtenden Blechschrauben in der Dacheindeckung fixiert. Die PV-Module werden in Landscape-Orientierung montiert. Der Schienenkanal ist für die universelle MiniClamp Modulklemme ausgelegt und somit für die meisten Modulrahmenhöhen geeignet. Zudem kann eine Modulrahmenerdung mit Hilfe des TerraGrif K2MI für die MiniClamp sehr einfach hergestellt werden.
Voraussetzungen:
- Schrägdächer mit Wellblech, Trapezblech: Dachneigung: 5 - 75°
- Blechstärken: ≥ 0,4 mm Stahl und ≥ 0,5 mm Aluminium
- Stahlgüte min. S235 nach DIN EN 10025-1
- Mindestzugfestigkeit Aluminium 165 N/mm²
- Min. 22 mm Hochsickenbreite, Ebene Auflage um das Bohrloch: Ø ≥ 20 mm
- Hochsickenradius bei Wellblech: r = 22 - 45 mm
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt
und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an!
Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
| Dachart: | Satteldach |
|---|---|
| Dacheindeckung: | Trapezblech |
