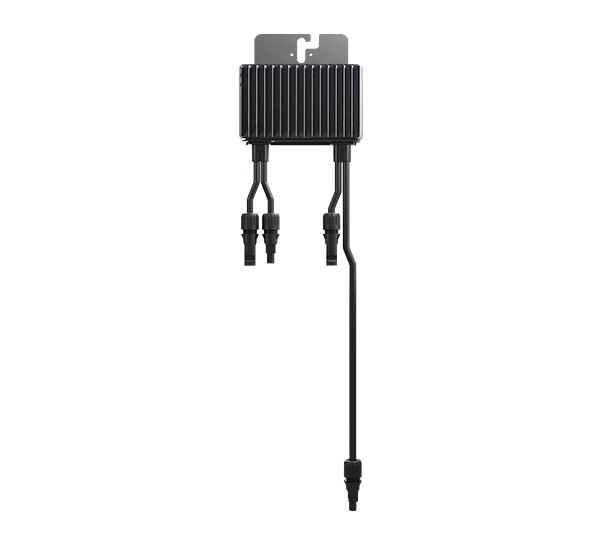

SolarEdge S500B Leistungsoptimierer

SolarEdge Leistungsoptimierer S500B (MC4 / S500B-1GM4MRM) für den Betrieb mit SolarEdge Wechselrichtern, kompatibel mit Modulen bis 550 Wp* - Neu: SolarEdge Sense Connect Technologie zur Erkennung übermäßiger Wärmeentwicklung auf Steckerebene bevor Lichtbögen entstehen (Funktionalität abhängig von Wechselrichtermodell und Firmwareversion)

Speziell für den Einsatz mit SolarEdge Wechselrichtern für Hausdachanlagen entwickelt

• Überragender Wirkungsgrad (99,5 %)
• Vermindert alle Arten von Verlusten durch Modul-Mismatch, von der Fertigungstoleranz bis zur Teilverschattung
• Schnellere Installation mit vereinfachtem Kabelmanagement und simpler Montage mit nur einer Schraube
• Erkennt Abnormalitäten am PV-Stecker und beugt so möglichen Sicherheitsrisiken vor (Funktionalität abhängig von Wechselrichtermodell und Firmwareversion)
• Erweiterte Sicherheit für Installateure, Wartungspersonal und Einsatzkräfte durch Spannungsreduzierung auf Modulebene, konform mit den Anforderungen der VDE AR 2100-712 und OVE R11-1
• Flexibles Anlagendesign für maximale Flächennutzung Kompatibel mit bifazialen PV-Modulen

Ausgang im Betrieb (Leistungsoptimierer verbunden mit WR im Betrieb):

• Maximaler Ausgangsstrom: 15 Adc
• Maximale Ausgangsbetriebsspannung: 125 Vdc

Ausgang im Standby (Leistungsoptimierer vom WR getrennt oder WR aus):

• Sicherheitsausgangsspannung pro Leistungsoptimierer: 1 Vdc

Erfüllte Normen:

• EMC: FCC Teil 15 Klasse B, IEC61000-6-2, IEC61000-6-3, CISPR11, EN-55011
• Sicherheit: IEC-62109-1 (Sicherheitsklasse II), UL1741
• Rohs: Ja
• Brandschutz: VDE-AR-E 2100-712:2013-05

Mechanische Spezifikationen:

• Maximale Systemspannung: 1000 Vdc
• Steckverbinder modulseitig: MC4
• Länge des Eingangskabels: 0,16 m
• Ausgangssteckverbinder: MC4
• Länge des Ausgangskabels: (+) 2,30 m (-) 0,1 m
• Betriebstemperaturbereich: -40 - +85 °C
• Schutzklasse: IP68
• Relative Luftfeuchtigkeit: 0 - 100 %
• Abmessungen: 129 x 155 x 45
• Gewicht: 0,790 kg

Die Anwendungsregel VDE-AR-E 2100-712 verlangt unter anderem, dass nach Abschalten der AC-Stromversorgung, Einsatzkräfte nicht durch direkten Kontakt mit spannungsführenden DC-Leitungen, die noch Spannungen von >120Vdc aufweisen, gefährdet werden.
SolarEdge Leistungsoptimierer erfüllen diese Anforderung durch die patentierte SafeDC™-Funktion (1 V Sicherheitsspannung). SolarEdge Leistungsoptimierer erlauben eine automatische und fehlersichere Verringerung der Gleichspannung auf ein sicheres Spannungsniveau (unterhalb 120 Volt (DC)) innerhalb kürzester Zeit. Diese Funktion ist ein integraler Bestandteil des Systems und erfordert daher keine zusätzlichen Installationsmaßnahmen oder feuerfeste konstruktive Maßnahmen, was zur Reduzierung der Montagekosten beiträgt.

Ein Datenblatt des SolarEdge Leistungsoptimierers finden Sie unten auf dieser Seite zum Download
