SolarEdge P370 (MC4) Leistungsoptimierer

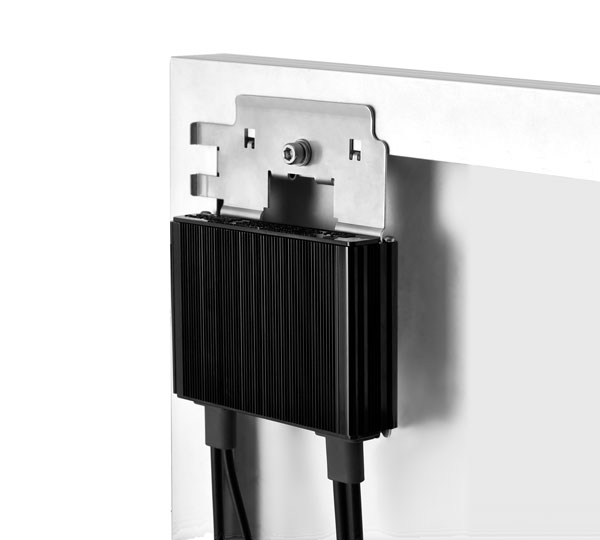

SolarEdge Leistungsoptimierer P370 (MC4 / P370-5RM4MRM oder rahmenmontierbar P370-5R M4M FM) für den Betrieb mit SolarEdge Wechselrichtern und leistungsstärkere 60- und 72-zelligen PV-Modulen

Eingang:

• DC-Nenneingangsleistung: 370 W
• Absolute maximale Eingangsspannung (Voc): 60 Vdc
• MPPT-Betriebsbereich: 8 - 60 Vdc
• Maximaler dauerhafter Eingangsstrom (Isc): 11 Adc
• Maximaler Wirkungsgrad: 99,5 %
• Gewichteter Wirkungsgrad: 98,8 %
• Überspannungskategorie: II

Ausgang im Betrieb (Leistungsoptimierer verbunden mit WR im Betrieb):

• Maximaler Ausgangsstrom: 15 Adc
• Maximale Ausgangsbetriebsspannung: 60 Vdc

Ausgang im Standby (Leistungsoptimierer vom WR getrennt oder WR aus):

• Sicherheitsausgangsspannung pro Leistungsoptimierer: 1 Vdc

Erfüllte Normen:

• EMC: FCC Teil 15 Klasse B, IEC61000-6-2, IEC61000-6-3
• Sicherheit: IEC-62109-1 (Sicherheitsklasse II), UL1741
• Rohs: Ja
• Brandschutz: VDE-AR-E 2100-712:2013-05

Mechanische Spezifikationen:

• Maximale Systemspannung: 1000 Vdc
• Steckverbinder modulseitig: MC4
• Länge des Eingangskabels: 0,16 m
• Ausgangssteckverbinder: MC4
• Länge des Ausgangskabels: 1,20 m
• Betriebstemperaturbereich: -40 - +85 °C
• Schutzklasse: IP68
• Relative Luftfeuchtigkeit: 0 - 100 %
• Abmessungen: 129 x 153 x 27,5
• Gewicht: 0,630 kg

Die Anwendungsregel VDE-AR-E 2100-712 verlangt unter anderem, dass nach Abschalten der AC-Stromversorgung, Einsatzkräfte nicht durch direkten Kontakt mit spannungsführenden DC-Leitungen, die noch Spannungen von >120Vdc aufweisen, gefährdet werden.
SolarEdge Leistungsoptimierer der P-Serie erfüllen diese Anforderung durch die patentierte SafeDC™-Funktion (1 V Sicherheitsspannung). SolarEdge Leistungsoptimierer erlauben eine automatische und fehlersichere Verringerung der Gleichspannung auf ein sicheres Spannungsniveau (unterhalb 120 Volt (DC)) innerhalb kürzester Zeit. Diese Funktion ist ein integraler Bestandteil des Systems und erfordert daher keine zusätzlichen Installationsmaßnahmen oder feuerfeste konstruktive Maßnahmen, was zur Reduzierung der Montagekosten beiträgt.

Ein Datenblatt des SolarEdge Leistungsoptimierers finden Sie unten auf dieser Seite zum Download
