Netzautarke 4,5 kWp PV-Anlage SOL THOR + Heizstab für Trapezblech
Produktinformationen "Netzautarke 4,5 kWp PV-Anlage SOL THOR + Heizstab für Trapezblech"
Netzautarke 4,500 kWp Photovoltaikanlage my-PV SOL THOR plus 3 kW Heizstab - Solarstrom direkt für die Erzeugung von Warmwasser nutzen.
Die PV-Module werden direkt an den my-PV SOL THOR, einen von 0 bis 3,6 kW stufenlos geregelten DC Power-Manager, angeschlossen der den 3 kW Heizstab steuert. Der selbsterzeugte Solarstrom wird zu 100 % über den Heizstab verbraucht. Der SOL THOR verwendet effizient den Gleichstrom nahezu verlustfrei aus Solarmodulen direkt zur Erwärmung des Warmwassers.
Ein weiteres Merkmal des DC Power-Managers ist seine autarke Betriebsweise. Das Gerät benötigt keine Verbindung zum Stromnetz, da es sich selbstständig vom PV-Generator mit Energie versorgt. Dank der hochwertigen Komponenten und der fortschrittlichen Technologie ist die Anlage langlebig und wartungsarm.
Vorteile des SOL THOR
- Stufenlose Regelleistung von 0 – 3,6 kW
- Kein Wechselrichter erforderlich
- Verlustfreie Umwandlung des gesamten Solarstroms in Wärme
- Skalierbarkeit von 1 – 10 Photovoltaikmodulen
- Günstiger als konventionelle Warmwasserbereitung
- Funktioniert auch bei Netzausfall
- Keine Genehmigung des Netzbetreibers erforderlich
- Outdoor-Montage durch IP54
- Schichtladung mit 2 Heizstäben möglich
- Optionale Warmwassersicherstellung
- Einfachste Installation und Inbetriebnahme dank Display
- Wartungsfrei durch Kabel statt Rohre
- Kommunikation LAN + WLAN + RS485
Flächenbedarf: ca. 10 qm
Lieferumfang:
- 10 x JA Solar JAM54D41-450/LB 450 Wp Fullblack (MC4 EVO2)
- 1 x my-PV SOL THOR
- 1x my-PV Einschraubheizkörper 3kW

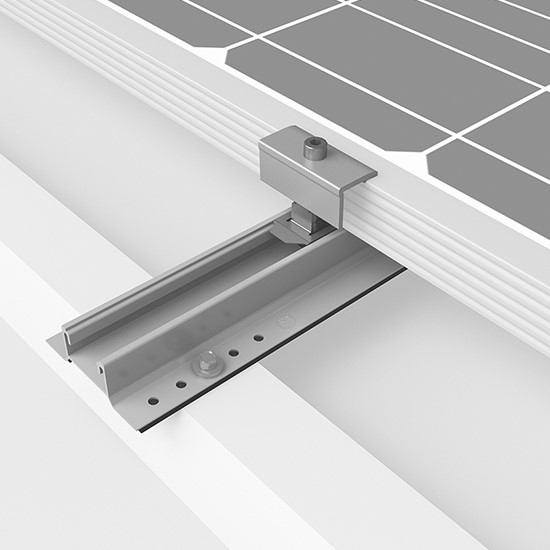

- 1 x K2 Systems Montagesystem für Trapezblech
- 1 x 100 m KBE Solarkabel DB EN50618 6,0 mm² schwarz 100m
- 2 x Stäubli PV-KBT4-EVO READY Kupplungsbuchse
- 2 x Stäubli PV-KBT4-EVO READY Kupplungsstecker
Anordnung: 2 Reihen á 5 Module
Einen Modulbelegungsplan und eine statische Auslegung des Montagesystems (Standort 39307 Genthin, 20 Grad Dachneigung) für die Photovoltaikanlage finden Sie unten zum Download. Gerne erstellen wir Ihnen eine individuelle Planung für Ihren Standort, Dachausrichtung und Dachneigung. Weitere Informationen können Sie der Bedienungsanleitung, Datenblatt oder dem Video entnehmen.
| Dachart: | Schrägdach |
|---|---|
| Dacheindeckung: | Trapezblech |
| Größe: | 4,5 kWp |
| Module: | JA Solar |
Wo ist der Vorteil gegenüber Solarthermie?
Vorteile sind unter anderem das Wegfallen der Rohrleitungen sowie Zusatzkomponenten wie etwa Pumpengruppe und Aufrechterhaltung der Funktion bei Netzausfall. Weiteres zeichnet sich ELWA durch geringe Anschaffungskosten und Senkung des Strombedarfs zur Brauchwassererwärmung aus und es besteht zusätzlich die Möglichkeit zur anderweitigen Nutzung des hochwertigen PV Stroms.
Ist der Wirkungsgrad von Sonnenkollektoren nicht deutlich höher?
Ja. In etwa um den Faktor 2. Das heißt, für eine typische Warmwasser-Anlage benötigen Sie 6m² thermische Kollektoren, oder 12m² Photovoltaik Module. Aber das spielt nur eine Rolle, wenn zu wenig Platz am Dach ist. Denn Die Sonne scheint kostenlos, und damit gibt es keinen direkten Zusammenhang zwischen Kosten und Wirkungsgrad.
Bei einem ELWA System wird kein Strom eingespeist. Eventuell überschüssige Energie geht wie bei einer thermischen Solaranlage verloren. Der Anteil an überschüssiger Energie ist aber sehr gering. Er beträgt in der Praxis 5-8%. Das wären bei einem 2kWp /13m² System etwa 100-150kWh pro Jahr, oder bestenfalls 15 Euro im Jahr. Wenn Sie dafür einen Wechelrichter, einen Stromzähler mit Zählermiete, einen Einspeisepunkt und die Netzanbindung brauchen, lohnt sich der zusätzliche Aufwand nicht.
Kann ich das ELWA-System mit einer Wärmepumpe kombinieren?
Ja, das System kann problemlos mit jedem konventionellen Heizsystem kombiniert werden. Bei einer Erweiterung einer Wärmepumpe mit ELWA kann die Jahresarbeitszahl des kompletten Systems auf 4-6 gesteigert werden. Fazit: Der Speicher wird mit 4000 kWh Wärme beheizt, dazu sind aber nur 750 kWh elektrische Energie notwendig.
Kann ich meine bestehende PV Anlage mit ELWA erweitern?
Dazu verwendet man die AC ELWA, die überschüssige Energie aus der PV Anlage für die Warmwasserbereitung nützt.
Der Speicher muss lediglich über einen 1 1/2 Zoll Heizpatronenanschluss verfügen. Viele Speicher haben unten auch eine Revisionsflansch, die ELWA kann dann mit im Handel verfügbaren Adaptern montiert werden. Wichtig ist ein Blick auf das Datenblatt des Speichers, damit beim Einbau keine Speicher-Einbauteile (z.B. Wärmetauscher) mit dem ELWA Heizstab kollidieren.
Datenblatt my-PV ELWA
| DC |
||
| DC-Spannung | [V] | 100- 360 max. |
| MPP-Spannungsbereich: | [V] | 150 - 300 |
| Anzahl MPP Tracker: | 1 | |
| Max. Eingangsstrom | [A] | 10 A, strombegrenzt |
| Nennleistung: | [W] | 2.000 W bei 25° C Umgebungstemperatur, Derating bei Überhitzung |
| Anzahl DC Eingänge: | Original MC4, 1 Strang | |
| Empfohlene Modulkonfiguration: | 6 - 8 Stk. Module mit 60 Zellen, 10 - 15 Stk. CIGS 140 W | |
| AC | ||
| AC Heizleistung (Nachladen aus dem Netz): | [W] | 750 |
| Netzanschluss: | Einphasig, Schutzkontakt-Stecker, 230 V, 50-60 Hz | |
| AC Absicherung: | 10 A min. | |
| AC Anschlusskabel: | 3 m | |
| Standby-Verbrauch: | 0 W bei DC Betrieb, <2 W bei AC Betrieb | |
| Allgemeine Daten | ||
| MPP-Anpassungswirkungsgrad: | [%] | 99,9 |
| Wirkungsgrad gesamt: | >99 % bei Nennleistung | |
| Schutzart: | IP20 | |
| Betriebstemperaturbereich: | 10 °C bis 40 °C | |
| Betriebszustandsanzeige: | 3 LED’s | |
| Schnittstelle: | Serielles IR Interface | |
| Abmessungen (BxHxT): | [mm] | 130 x 180 x 600 mit Heizstab |
| Gewicht: | [kg] | 2 |
| Heizstablänge: | [cm] | 45 |
| Heizpatronenanschluss: | 6/4 Zoll (1 1/2 Zoll) | |
| Maße (LxBxH): | [mm] | 1660 x 990 x 50 |
| Zertifikate: | CE | |
| Herstellergarantie | 2 Jahre | |
Weitere Informationen finden Sie im Datenblatt auf dieser Seite unter "Beschreibung > verfügbare Downloads"
