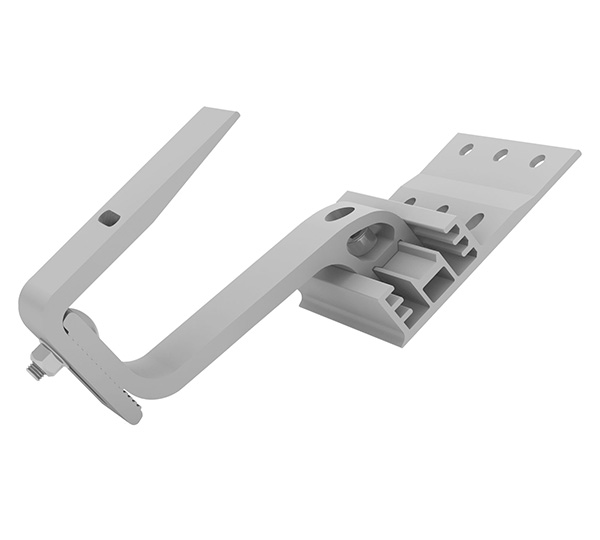

K2 Systems Dachhaken SolidHook 3S+
Produktinformationen "K2 Systems Dachhaken SolidHook 3S+"
K2 Systems Dachhaken SolidHook für Pfannenziegel, variabel - passend für SingleRail 36 Schienen
Dachhaken mit 3 Höheneinstellung in der Grundplatte (40/47/54 mm) und Langloch im Bügel für die vertikale SolidRail Montage. Grundplatte: 124x100, Höhe unter Ausleger: 40/47/54 mm, Ausleger: 35x9 mm, Gesamthöhe: 123/130/137 mm. Material: Aluminium EN AW-6063 T66
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt
und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an!
Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
| Gesamthöhe [H3]: | 123/130/137 mm |
|---|---|
| Höhe Ausleger [H2]: | 56 mm |
| Höhe unter Ausleger [H1]: | 40/47/54 mm |
| Tiefe Ausleger [T]: | 83 mm |
