Welchen Dachhaken benötige ich für ein Ziegeldach?
Wer eine Photovoltaikanlage auf einem Ziegeldach montieren möchte, benötigt dafür die passenden Dachhaken. Einer der führenden Hersteller für Montagesysteme ist K2 Systems, dessen Produkte seit Jahren für ihre Stabilität, Flexibilität und einfache Montage bekannt sind. Doch welcher Dachhaken ist der richtige für dein Dach?
In diesem Beitrag zeigen wir Ihnen, welcher K2 Dachhaken zu welchem Ziegeldach passt, worauf Sie bei der Auswahl achten müssen und welche Modelle sich in der Praxis bewährt haben.
Dachhaken bilden die Verbindung zwischen Dachkonstruktion und PV-Unterkonstruktion. Sie sorgen dafür, dass die Lasten aus Wind und Schnee sicher in die Dachkonstruktion abgeleitet werden – ohne den Ziegel zu beschädigen.
Ein falsch gewählter Dachhaken kann dazu führen, dass:
- Dachziegel brechen oder reißen,
- die Unterkonstruktion nicht richtig aufliegt,
- oder Undichtigkeiten entstehen.
Darum lohnt es sich, gleich beim richtigen System zu starten.
K2 Systems bietet eine große Auswahl an Dachhaken für verschiedene Dachtypen. Alle Haken bestehen aus Aluminium oder hochwertigem Edelstahl (A2/A4), sind korrosionsbeständig und nach DIN EN 1991 / Eurocode statisch geprüft.
Mit den modularen Systemen wie SingleRail oder CrossRail lassen sich nahezu alle Dächer sicher und effizient belegen.
| Modell | Geeignet für | Besonderheiten |
|---|---|---|

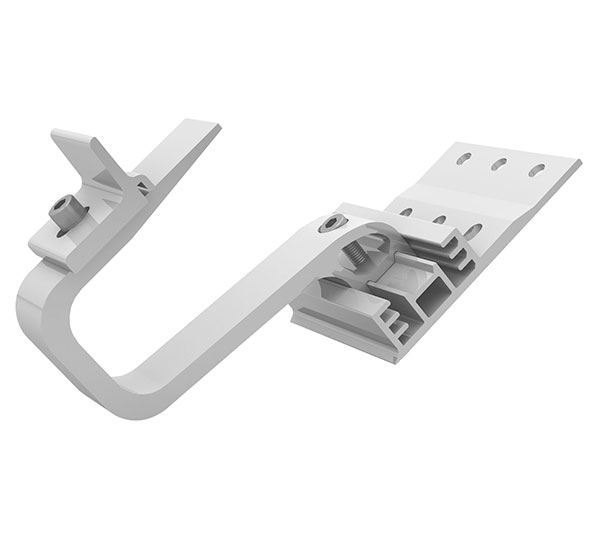

| SingleHook 3S | Standard-Ziegeldächer mit Ton- oder Betonpfannen (z. B. Frankfurter Pfanne) | Universeller, stabiler Dachhaken mit 3-fach Höhenverstellung (40/47/54 mm) |

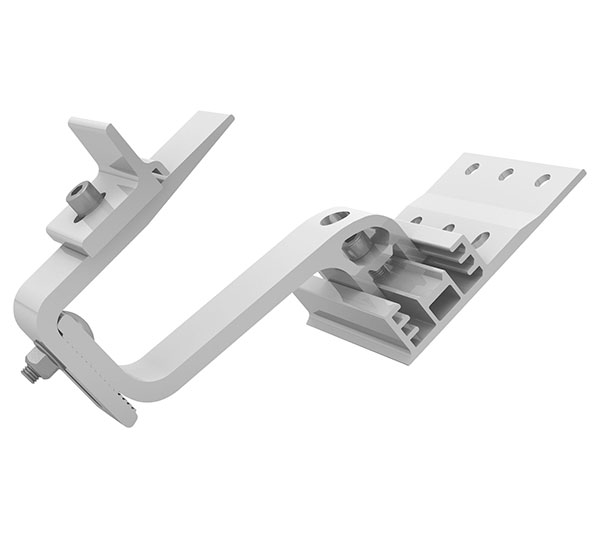

| SingleHook 4S | Dächer mit größeren Ziegelüberständen oder flacheren Dachpfannen | Längerer Bügel, höhenverstellbare Grundplatte – ideal für unebene Dächer |
| SingleHook Vario 2 | Dächer mit ungleichen Lattenhöhen oder speziellen Pfannentypen | Maximale Flexibilität durch variabel einstellbare Bügelhöhe |
| FlatTile Hook | Flachziegel (z. B. Tegalit, Actua 10) | Besonders flache Bauform, verhindert Anheben der Ziegel |
| Biberschwanz Hook | Doppeldeckung / Biberschwanzdächer | Spezielle, längere Ausführung zur sicheren Befestigung auf schmalen Ziegeln |
- Ziegelform & -typ:
Hersteller und Modell des Ziegels sind entscheidend (z. B. Braas Frankfurter Pfanne, Erlus E58, Creaton Futura). - Sparrenabstand & Dachneigung:
Diese Maße bestimmen, welche Grundplatte und Schraubenlänge benötigt wird. - Dachhaut & Lattung:
Je nach Aufbau (Konterlattung, Unterspannbahn etc.) wird ein höhenverstellbarer oder flacher Haken empfohlen. - Schneelastzone / Windzone:
In Regionen mit hoher Belastung sollten verstärkte Haken oder zusätzliche Montagepunkte gewählt werden.
K2 Systems bietet mit MyK2RoofHook ein Online-Tool an, das hilft, den passenden Dachhaken auszuwählen.
Nach Eingabe von Ziegeltyp, Lattenstärke und Dachneigung bekommst du eine Empfehlung mit Artikelnummer, Zeichnung und statischer Bewertung.
https://k2-systems.com/wissen-training/tutorials/pv-dachhaken-richtig-waehlen/
Fazit: Der richtige K2 Dachhaken spart Zeit und Ärger
Für klassische Ziegeldächer ist der K2 SingleHook 3S oder 4S in den meisten Fällen die beste Wahl.
Er bietet hohe Stabilität, lässt sich schnell montieren und ist mit nahezu allen Ziegeltypen kompatibel.
Wer spezielle Dachformen hat – etwa Flachziegel oder Biberschwanz – findet bei K2 ebenfalls passende Lösungen.
Gerne sind planen wir für Sie das Montagesystem inkl. Module für Ihr Dach => Anfrage
